软管收卷机
软管收卷机用于塑胶生产后段：针对医疗行业、汽车行业、3D打印行业等软管直径0.1mm~18.0mm，，，，，，，线速率5~70米/min的管材由收卷机卷成盘出厂。。。。。。

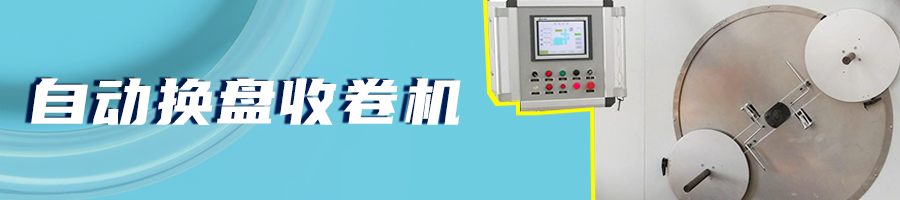

▼收卷机现场▼
威客电竞控制系统在收卷机上的应用
收卷机自动化控制系统接纳PLC控制程序收卷，，，，，，，全伺服双工位收卷，，，，，，，细密伺服滑轨排线，，，，，，，输入管材线径自动匹配收卷和排线速率，，，，，，，可以实现匀称序次绕线，，，，，，，卷带盘端面平齐度高。。。。。。系统设置有自动夹持、切断、卸料、换盘功效，，，，，，，各盘绕制统一。。。。。。
事情原理剖析
双工位软管收卷机，，，，，，，接纳自动化控制系统在生产历程中两个收卷盘自动切换，，，，，，，软管自动裁剪后自动绕线。。。。。。

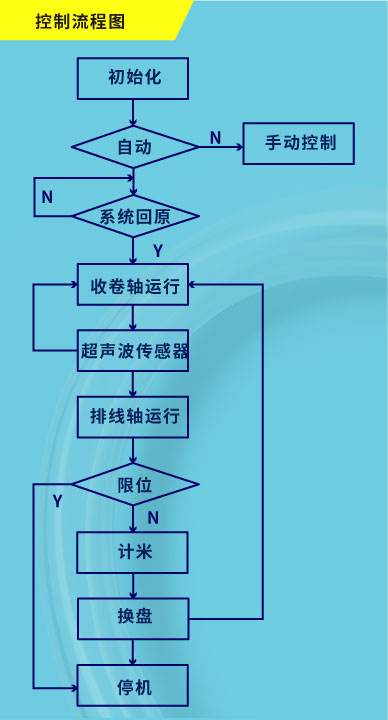

事情原理：收卷盘为旋转的机械结构，，，，，，，收卷轴凭证设定速率运行，，，，，，，通过外部超声波信号调理收卷轴电机速率，，，，，，，排线伺服凭证线径和收卷速率盘算出运行轨迹。。。。。。
功效部件1
自动换盘机构：
由伺服电机驱动，，，，，，，伺服在位置模式和速率模式之间切换运行。。。。。。
功效部件2
排线机构：
排线伺服由收卷部分经由特有的排线算法控制，，，，，，，通过位置模式控制伺服快慢。。。。。。
威客电竞控制计划——自动换盘收卷机
威客电竞针对软管收卷机控制要点，，，，，，，
提供PLC+伺服+HMI整套控制系统。。。。。。

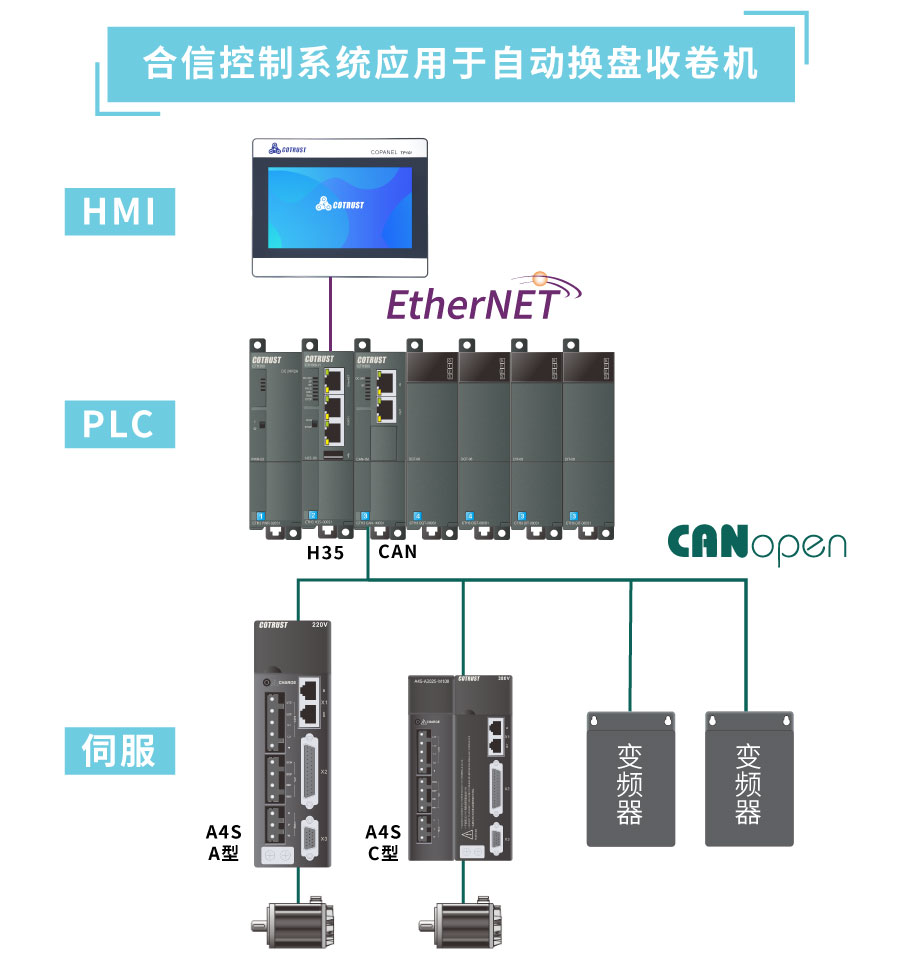

双工位软管收卷机接纳威客电竞CTH300系列H35 PLC作为主控CPU，，，，，，，排线伺服A4S接纳CANopen通讯控制，，，，，，，位置模式为绝对模式，，，，，，，速率由H35的PLC程序算法控制。。。。。。系统凭证软管收卷的特点，，，，，，，排线伺服正向接纳排线线径加间距模式举行排线，，，，，，，当伺服换向后，，，，，，，排线负向时接纳线径减定长的模式，，，，，，，通过模式切换，，，，，，，一层松一层紧的排线模式，，，，，，，可以很好的包管软管圆线的收卷质量。。。。。。
控制系统界面

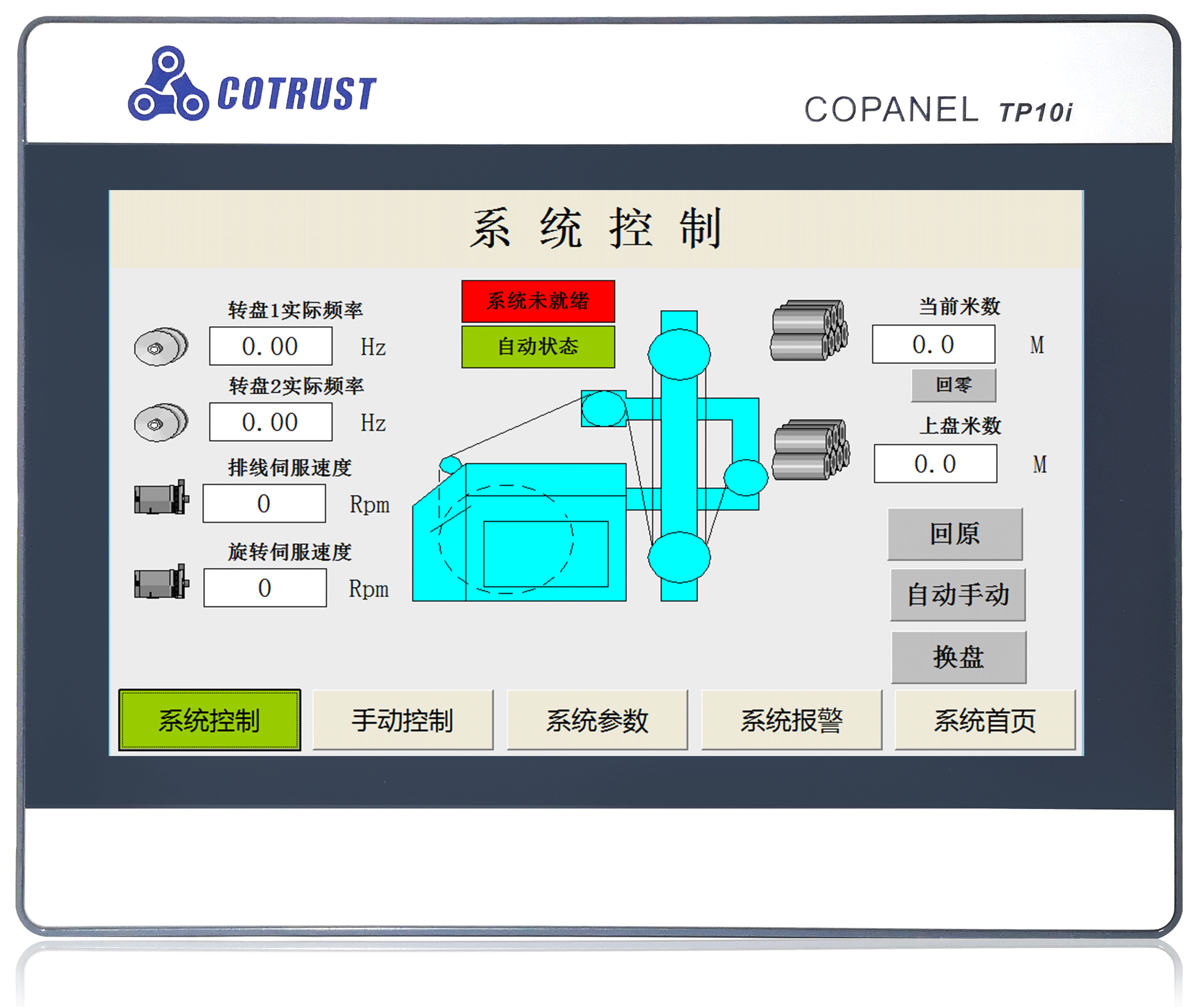

设置威客电竞10寸以太网HMI作为人机交互接口，，，，，，，触摸屏对系统举行州参数设置、操作控制、状态反响等。。。。。。
（软管收卷机-威客电竞系统界面）
威客电竞控制计划——明星产品
应用普遍
收卷机在工业领域中应用很是普遍，，，，，，，如轧钢、造纸、纺织、塑料制品等行业，，，，，，，在生产线最后的产品获取中险些都使用收卷机。。。。。。
软管收卷机
软管收卷机用于塑胶生产后段：针对医疗行业、汽车行业、3D打印行业等软管直径0.1mm~18.0mm，，，，，，，线速率5~70米/min的管材由收卷机卷成盘出厂。。。。。。
▼收卷机现场▼
威客电竞控制系统在收卷机上的应用
收卷机自动化控制系统接纳PLC控制程序收卷，，，，，，，全伺服双工位收卷，，，，，，，细密伺服滑轨排线，，，，，，，输入管材线径自动匹配收卷和排线速率，，，，，，，可以实现匀称序次绕线，，，，，，，卷带盘端面平齐度高。。。。。。系统设置有自动夹持、切断、卸料、换盘功效，，，，，，，各盘绕制统一。。。。。。
事情原理剖析
双工位软管收卷机，，，，，，，接纳自动化控制系统在生产历程中两个收卷盘自动切换，，，，，，，软管自动裁剪后自动绕线。。。。。。
事情原理：收卷盘为旋转的机械结构，，，，，，，收卷轴凭证设定速率运行，，，，，，，通过外部超声波信号调理收卷轴电机速率，，，，，，，排线伺服凭证线径和收卷速率盘算出运行轨迹。。。。。。
功效部件1
自动换盘机构：
由伺服电机驱动，，，，，，，伺服在位置模式和速率模式之间切换运行。。。。。。
功效部件2
排线机构：
排线伺服由收卷部分经由特有的排线算法控制，，，，，，，通过位置模式控制伺服快慢。。。。。。
威客电竞控制计划——自动换盘收卷机
威客电竞针对软管收卷机控制要点，，，，，，，
提供PLC+伺服+HMI整套控制系统。。。。。。
双工位软管收卷机接纳威客电竞CTH300系列H35 PLC作为主控CPU，，，，，，，排线伺服A4S接纳CANopen通讯控制，，，，，，，位置模式为绝对模式，，，，，，，速率由H35的PLC程序算法控制。。。。。。系统凭证软管收卷的特点，，，，，，，排线伺服正向接纳排线线径加间距模式举行排线，，，，，，，当伺服换向后，，，，，，，排线负向时接纳线径减定长的模式，，，，，，，通过模式切换，，，，，，，一层松一层紧的排线模式，，，，，，，可以很好的包管软管圆线的收卷质量。。。。。。
控制系统界面
设置威客电竞10寸以太网HMI作为人机交互接口，，，，，，，触摸屏对系统举行州参数设置、操作控制、状态反响等。。。。。。
（软管收卷机-威客电竞系统界面）
威客电竞控制计划——明星产品
应用普遍
收卷机在工业领域中应用很是普遍，，，，，，，如轧钢、造纸、纺织、塑料制品等行业，，，，，，，在生产线最后的产品获取中险些都使用收卷机。。。。。。
-
TP10I 以太网触摸屏（CTS6?T10I-CH032）
订货号：CTS6?T10I-CH032
规 格：10.1寸触摸屏，，，，，，，真彩LCD-TFT，，，，，，，区分率1024x600,256k色，，，，，，，1个RS485口，，，，，，，1个USB口，，，，，，，1个以太网口
审查详情 -

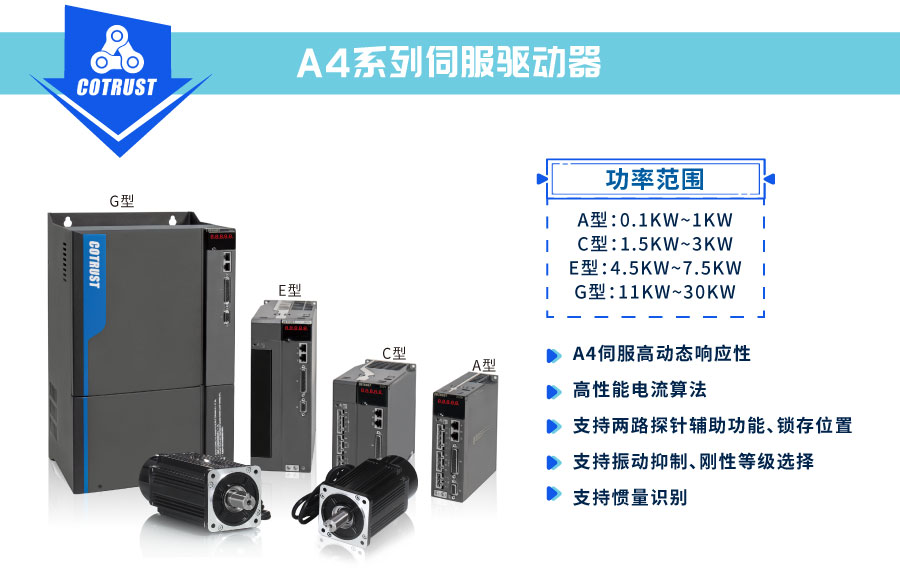

A4S标准型伺服驱动器
订货号：A4S-B1012-M100/A4S-B1015-M100/A4S-B2012-M100/A4S-B2015-M100/A4S-B4012-M100/A4S-B4015-M100/......
规 格：A4S标准型伺服：功率规模0.1-7.5KW ； ；；可选配支持2500线增量编码器或17bit总线式绝对值编码器 ； ；；支持MODBUS RTU和CANopen通讯协议。。。。。。
审查详情 -

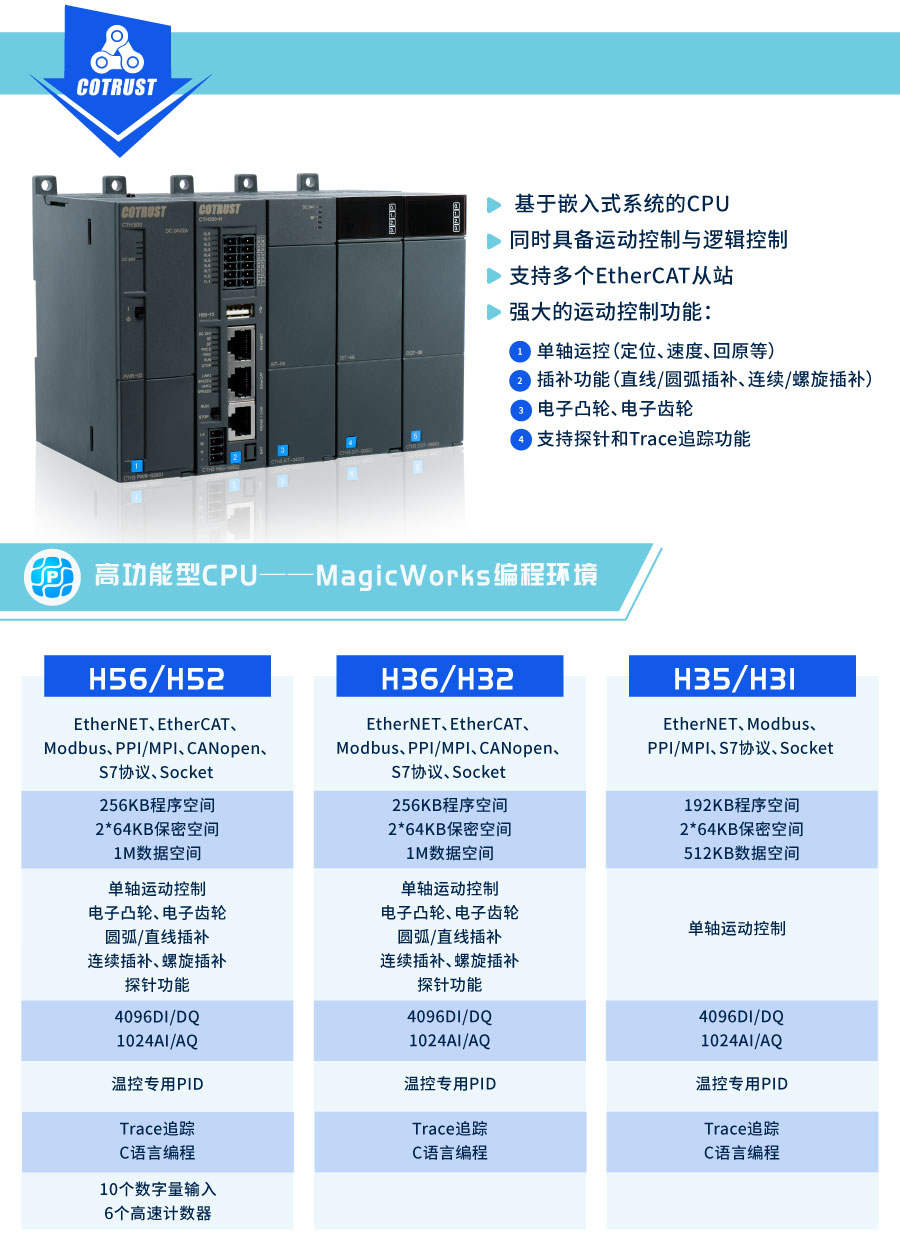

CTH300系列CPU（H31-01/H35-01）
