- 概览
-
规格形貌
订货号
CPU
H35-01主控？？？？？？，，，，，， ，192KB+2*64KB程序空间，，，，，， ，512KB数据空间，，，，，， ，16KB掉电坚持数据空间 ；；； ；双PPI/自由通讯口，，，，，， ，1个以太网通讯口，，，，，， ，1个USB接口，，，，，， ，通讯协议：支持PPI/MPI，，，，，， ，?由?协议（内置MODBUS-RTU协议）, UDP_PPI协议、Modbus_TCP/IP主从站协议，，，，，， ，?持socket?由编程，，，，，， ，?持??S7协议，，，，，， ，?持以太?编程和CPU间以太?通讯,支持OPC UA协议，，，，，， ，支持MQTT协议，，，，，， ，支持CANopen通讯（需要扩展CAN-1M） ；；； ；支持基本运动控制功效，，，，，， ，最大机架数4个（含本机）。。。 。。
CTH3 H35-001S2
H31-01主控模块，，，，，， ，192KB+2*64KB程序空间，，，，，， ，512KB数据空间，，，，，， ，16KB掉电坚持数据空间 ；；； ；双PPI/自由通讯口，，，，，， ，1个以太网通讯口，，，，，， ，1个USB接口，，，，，， ，支持基本运动控制功效，，，，，， ，通讯协议：支持PPI/MPI，，，，，， ，?由?协议（内置MODBUS-RTU协议）, UDP_PPI协议、Modbus_TCP/IP主从站协议，，，，，， ，?持socket?由编程，，，，，， ，?持??S7协议，，，，，， ，?持以太?编程和CPU间以太?通讯,支持OPC UA协议，，，，，， ，支持MQTT协议，，，，，， ，支持CANopen通讯（需要扩展CAN-1M） ；；； ；本体机架一个，，，，，， ，不支持扩展机架。。。 。。
CTH3 H31-001S2
- 手艺参数
-
产品型号 H31-01 H35-01 订货号 CTH3 H31-001S2 CTH3 H35-001S2 物理特征 尺寸（W×H×D） 34×115×101.6 mm 功耗 19.2W 电源特征 额定输入电压 24V DC 输入电压规模 20.4~28.8V DC 输入电流 0.8A 极性反接 ；；； ； 有 总线电源电压 +5V DC 总线电源电流 1.6A LED指示灯特征 24V电源指示灯（绿色） 亮：24VDC供电正常 ；；； ；灭：无24VDC供电 SF指示灯（红色） 亮：系统故障 ；；； ；灭：无错 BF指示灯（红色） 亮：总线故障 ；；； ；灭：无错 FRCE指示灯（黄色） 亮：有项目被强制 ；；； ；灭：无项目被强制（也可通过DLED指令控制） RMC指示灯（绿色） 亮：CPU与远程效劳器通讯乐成（拨码开关3拨为ON且EtherNET通讯口参数已准确设置） 灭：CPU与远程效劳器通讯失败或榨取与远程效劳器通讯（允许和榨取通过拨码开关控制与效劳器通讯） RUN指示灯（绿色） 亮：系统运行 ；；； ；灭：系统阻止 STOP指示灯（黄色） 亮：系统阻止 ；；； ；灭：系统运行 以太网指示灯 绿色 闪灼：毗连 ；；； ；灭：未毗连 黄色 亮：100Mbps ；；； ；灭：10Mbps 运行开关RUN/STOP 在3秒内快速拨动开关8次即可复位IP设置（从RUN->STOP记为一次，，，，，， ，从STOP->RUN也记为一次） 功效特征 总线接口 提供扩展？？？？？？榻涌 USB接口 提供USB主装备接口 标配以太网接口 提供1个以太网接口
支持以太网编程 ；；； ；
支持UDP_PPI协议：CPU之间的网络读写操作（指令方法UDPNETW/UDPNETR或指令向导方法） ；；； ；
支持Modbus_TCP协议 ；；； ；
支持Socket通讯
支持S7主从站协议
支持OPC UA协议
支持MQTT协议 ；；； ；RS485接口 2个 存储功效 程序存储空间 192KB+2*64KB 数据存储空间 512KB 掉电坚持数据 16KB 扩展I/O功效 最多支持机架数 1 4 每机架支持最多？？？？？？槭 除了电源、CPU、中继？？？？？？橥庾疃嘀С8个？？？？？？ 通过 INT-00 扩展？？？？？？ H35-01最大允许扩展 32 个 I/O ？？？？？？椋4 机架，，，，，， ，每机架 8 个
？？？？？？椋
H31-01只有 1 个机架，，，，，， ，最大允许扩展 8 个 I/O ？？？？？？隔离和 ；；； ； 电源隔离 外部电源与系统电源之距离离 通讯隔离 以太网、RS485隔离 电源 ；；； ； 供电电源端提供反接 ；；； ；すπЪ袄擞课展π 接口 ；；； ； 通讯端口防雷 ；；； ； 编程功效 MagicWorks PLC提供梯形图LAD、指令列表STL、C语言三种编程语言，，，，，， ，编程软件支持中文/英文。。。 。。 通讯口规范 RS485通讯口(没有指示灯) 通讯接口数及协议 RS485通讯口（可切换PPI与自由口协议） 通讯波特率 PPI/MPI：9.6Kbps、19.2Kbps、187.5Kbps 自由口：1.2Kbps~115.2Kbps，，，，，， ，内置Modbus主站/从站功效 每段最大电缆长度 使用隔离中继器：1000m（187.5Kbps）/1200m（38.4Kbps） 未使用隔离中继器：50m 最大站点数 每段32个站，，，，，， ，每个网络126个站 点到点（PPI主站模式） 是（NETR/NETW），，，，，， ，每条指令最多读/写200字节，，，，，， ，统一时刻允许有8条读写指令 MPI毗连 一个MPI从站最多可毗连8个MPI主站 隔离 通讯口隔离 以太网通讯口 通讯接口 1个标配以太网口 波特率 10/100Mbps自顺应 协议类型 UDP_PPI协议、Modbus_TCP/IP主从站协议, S7主从站协议，，，，，， ，Socket通讯、OPC UA通讯、MQTT通讯 每段最大电缆长度 100m 一个站点最大毗连数 UDP_PPI最多支持8个毗连，，，，，， ，Modbus_TCP最多支持32个毗连，，，，，， ， Socket支持最大64个毗连，，，，，， ，32个UDP、32个TCP，，，，，， ，S7协议支持最大8个毗连，，，，，， ，不分主从站，，，，，， ，OPC UA效劳器最多支持5个客户端毗连，，，，，， ，MQTT客户端最多可以订阅8个主题 用户数据数目 最多支持200个字节用于UDP_PPI传输 最多240个字节用于ModBus_TCP传输 最多512个字节用于Socket传输 最多200个字节用于S7传输 DHCP功效 支持 远程监控/编程功效 支持 隔离 通讯口隔离 数字量输入/输出映象区（I/Q） 数字输入映象区（I） 数字输出映象区（Q） 位地点规模 I0.0~I8191.7 Q0.0~Q8191.7 字节地点规模 IB0~IB8191 QB0~QB8191 字地点规模 IW0~IW8190 QW0~QW8190 双字地点规模 ID0~ID8188 QD0~QD8188 会见属性 支持连忙会见/直接会见/间接会见 坚持属性 不支持掉电坚持 模拟输入/输出映象区（AI/AQ） 每通道字长 16 bits 参数地点规模 模拟输入映象区（AI）： 模拟输出映象区（AQ）： AIW0~AIW1022（只读） AQW0~AQW1022（只写） 会见属性 支持连忙会见/直接会见/间接会见 坚持属性 不支持掉电坚持 变量内存区（V） 容量（字节） 65536 bytes 位地点规模 V0.0~V65535.7 读/写 字节地点规模 VB0~VB65535 读/写 字地点规模 VW0~VW65534 读/写 双字地点规模 VD0~VD65532 读/写 会见属性 支持直接会见/间接会见 坚持属性 V0.0~V10239.7支持掉电坚持，，，，，， ，其他内存区不支持掉电坚持 特殊内存区（SM） 容量 2048 bytes 位地点规模 SM0.0~SM2047.7 SMB0-29只读、之后读/写 字节地点规模 SMB0~SMB2047 SMB0-29只读、之后读/写 字地点规模 SMW0~SMW2046 SMB0-29只读、之后读/写 双字地点规模 SMD0~SMD2044 SMB0-29只读、之后读/写 会见属性 支持直接会见/间接会见 内部内存区（M） 容量（字节） 16k bytes 位地点规模 M0.0~M16383.7 字节地点规模 MB0~MB16383 字地点规模 MW0~MW16382 双字地点规模 MD0~MD16380 会见属性 支持直接会见/间接会见 坚持属性 可设置为所有或部分掉电坚持 局部变量区（L） 容量（字节） 128 bytes 位地点规模 L0.0~L127.7 字节地点规模 LB0~LB127 字地点规模 LW0~LW126 双字地点规模 LD0~LD124 会见属性 支持直接会见 坚持属性 开机到 ；；； ；酝骋慌灿梦恢米映绦蚣岢，，，，，， ，不可掉电坚持 累加器寄存器（AC） 容量 4个 位地点规模 不支持 字节地点规模 AC0~AC3 字地点规模 AC0~AC3 双字地点规模 AC0~AC3 会见属性 支持直接会见 坚持属性 不支持掉电坚持 状态继电器（S） 容量（字节） 32 位地点规模 S0.0~S31.7 字节地点规模 SB0~S31 字地点规模 SW0~SW30 双字地点规模 SD0~SD28 会见属性 支持直接/间接会见 坚持属性 不支持掉电坚持 准时器（T） 类型 辩白率 数目 编号 最大准时值 有影象接通延时准时器TONR 1ms 2 T0，，，，，， ，T64 32.767s 10ms 8 T1~T4，，，，，， ，T65~T68 327.67s 100ms 54 T5~T31，，，，，， ，T69~T95 3276.7s 接通延时准时器TON/关断延时准时器TOF 1ms 34 T32，，，，，， ，T96，，，，，， ，T256~T287 32.767s 10ms 744 T33~T36，，，，，， ，T97~T100，，，，，， ，
T288~T1023327.67s 100ms 1206 T37~T63，，，，，， ，T101~T255，，，，，， ，T1024~T2047 3276.7s 会见属性 计时寄存器可直接/间接会见，，，，，， ，状态位仅可直接会见 坚持属性 可设置目今计时值的掉电坚持属性，，，，，， ，状态位不可坚持 计数器（C） 数目 2048 计数方法 向上计数/向下计数/向上向下计数 最大计数值 32767 会见属性 计数寄存器可直接/间接会见，，，，，， ，状态位仅可直接会见 坚持属性 可设置目今计数值的掉电坚持属性，，，，，， ，状态位不可坚持 上升沿和下降沿 最大可用数目总和 4096个
- 典范应用
- 装置规格
-

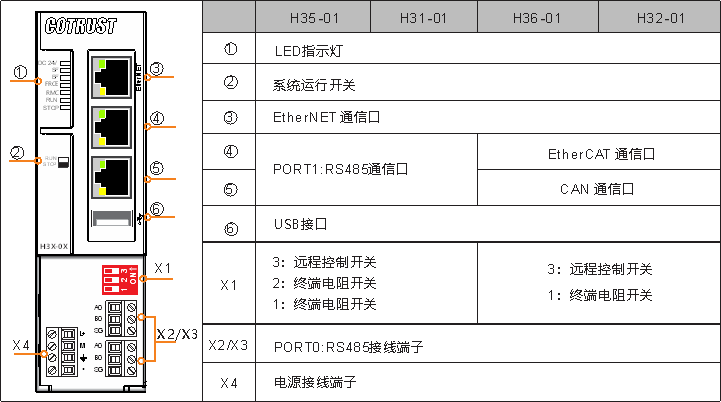

外观接口图：
RS485信口没有指示灯
接口界说
表5-10 电源接口界说
4位可拆卸端子（X4）
符号
信号界说
L+
24V电源正
M
24V电源负
24V电源地
--
--
表5-11 USB接口界说
USB接口
位号
信号
信号界说
1
V_BUS
+5V电源
2
Data-
数据负
3
Data+
数据正
4
GND
地
表5-12 标配以太网接口/EtherCAT接口界说
单网口接口（EtherNET）
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据吸收正端
4
TERM
--
5
TERM
--
6
RX-
数据吸收负端
7
TERM
--
8
TERM
--
毗连器外壳
PE
机壳接地
表5-13 H35-01/H31-01的RS485通讯接口界说
双网口接口（PORT1）
位号
信号
信号界说
1
--
--
2
--
--
3
--
--
4
A0
RS485信号 A/-
5
B0
RS485信号 B/+
6
--
--
7
SG
RS485信号地
8
--
--
表5-14 CAN通讯接口界说
RJ45网口
位号
信号
信号界说
1
CAN_H
数据发送正端
2
CAN_L
数据发送负端
3
--
--
4
--
--
5
--
--
6
--
--
7
CAN_GND
CAN的地
8
--
--
毗连器外壳
PE
机壳接地
绿色指示灯
作为CAN数据吸收状态指示
黄色指示灯
作为CAN数据发送状态指示
表5-15 RS485接线端子界说
6位可拆卸端子（PORT0）
信号
信号界说
X2
A0
RS485- 信号A/-
B0
RS485+ 信号B/+
SG
RS485信号地
X3
A0
RS485- 信号A/-
B0
RS485+ 信号B/+
SG
RS485信号地
提醒
一些仪表的RS485信号界说为A正，，，，，， ，B负，，，，，， ，接线的时间需要注重对应正负，，，，，， ，正对正，，，，，， ，负对负（全局通用）。。。 。。
表5-16 系统运行开关拨码界说
系统运行开关
符号
拨码偏向
信号界说
RUN
向上
系统运行
STOP
向下
系统阻止
在3秒内快速拨动8次
复位IP设置（从RUN->STOP记为一次，，，，，， ，从STOP->RUN也记为一次）
表5-17 DIP开关拨码界说
DIP开关
位号
符号
信号界说
备注
1
Term-PORT0
终端电阻开关1（PORT0）
ON：有终端电阻
OFF：无终端电阻
2
Term-PORT1 (H35-01)
终端电阻开关2（PORT1）
ON：有终端电阻
OFF：无终端电阻
NC (H36-0X)
--
--
3
RMC-SW
远程控制开关
ON：远程控制允许OFF：远程控制榨取
制作标准网
线CTH300-H系列可编程控制器举行以下通讯时，，，，，， ，推荐使用标准网线：
w 主控？？？？？？橛肷衔换傩EtherNET通讯
w H36-01、H32-01主控？？？？？？榫傩EtherCAT通讯
w H36-01、H32-01主控？？？？？？举行CANopen通讯
w CAN-1M主站？？？？？？橛E10/H1A/H2A/EM277C等CAN从站举行CANopen通讯
w H35-01、H31-01主控？？？？？？榈PORT1举行RS485通讯

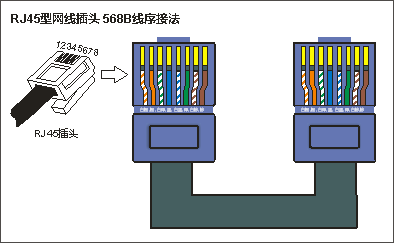

参考如下示意图制作标准网线：
