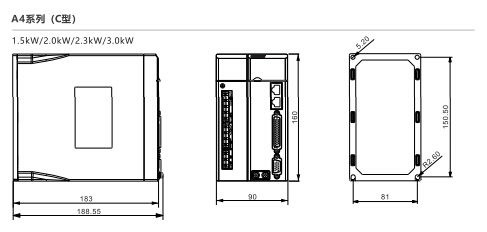

C型

90x160x183 mm

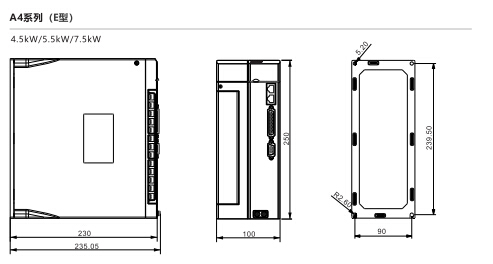

E型

100x250x230 mm

输入电源

控制

电源

A型

单相 AC200V~250V，，，，，，±10%，，，，，，50/60Hz

C型

单相 AC200V~250V，，，，，，±10%，，，，，，50/60Hz

单相 AC380V~440V，，，，，，±10%，，，，，，50/60Hz

E型

单相 AC380V~440V，，，，，，±10%，，，，，，50/60Hz

主电源

A型

单相/三相 AC200V~250V，，，，，，±10%，，，，，，50/60Hz

C型

单相/三相 AC200V~250V，，，，，，±10%，，，，，，50/60Hz

三相 AC380V~440V，，，，，，±10%，，，，，，50/60Hz

E型

三相 AC380V~440V，，，，，，±10%，，，，，，50/60Hz

额定驱动电流

A型

6A（AC220V）

12A（AC220V）/7.4A（AC380V）

20A（AC380V）

C型

E型

高压端子

端子形式

A/C型：插拔式接线端子

E型：栅栏式接线端子

端子位数

A/C型：12位

E型：13位

控制端子

44-pin

编码器反响

总线式绝对值编码器 （17bits编码器）

光电编码器

旋变编码器（C型和E型）接口预留

通讯功效

标配485接口

Modbus接口，，，，，，支持4.8Kbps~115.2Kbps

标配RJ45接口

CANopen接口，，，，，，支持20Kbps~1000Kbps

隔离功效

电源/通讯隔离；；；编码器输入隔离；；；数字量输入/输出隔离

内置制动电阻

A型

50Ω，，，，，，50W

C型

100Ω，，，，，，80W

E型

40Ω，，，，，，100W

共直流母线

驱动输出接口支持共直流母线功效

保唬；すπ

过压、欠压、过流、过载、过热、过速、通讯异常、寄存器异常、编码器过失等

显示及操作

5位LED显示、5位按键操作

直流母线指示灯

掉电坚持

永世坚持所有可选参数

过载能力

100W~1.0kW伺服支持3倍过载

1.5kW及以上伺服支持2倍过载

冷却方法

电扇冷却（A型750W以下自然冷却）

功效规格

速率变换率

（额定转速下）

负载变换率

0~100%：0.1%以下

电压变换率

额定电压±15%：0%

温度变换率

25±25℃：±0.1%以下

数字量输入（7路DI）

正偏向行程限位、反偏向行程限位、锁存信号、原点信号等
。
。。。。
。

可通过软件设置参数分派引脚功效，，，，，，输入有用逻辑电平

数字量输出（4路DO）

伺服准备好、报警输出、制动器释放、指令完成输出、定位完成输出、速率抵达、转矩限制抵达等
。
。。。。
。

可通过软件设置参数分派引脚功效，，，，，，输出有用逻辑电平

Modbus通讯

通讯接口数

1个RS485通讯口

通讯标准

标准ModBus RTU通讯协议，，，，，，支持主站读写单个/多个参数

通讯波特率

4.8K、9.6K、19.2K、38.4K、57.6K、115.2K

最大站点数

每段127个站

隔离

通讯口隔离

CANopen通讯

通讯标准

CANopen通讯协议

最大站点数

每段32个站

通讯波特率

50K、125K、250K、500K、1000K

软启动/阻止

可设定0~10s/1000rpm加减速
。
。。。。
。

S曲线加减速率

可在pp及pv模式下设定S曲线加减速时间
。
。。。。
。

回原功效

可指定速率、加速率及原点复位要领，，，，，，支持21种回原模式
。
。。。。
。

制动电阻保唬；すπ

可设置内外制动电阻阻值及功率，，，，，，驱动内部自动盘算限制制动管放电的输出占空比，，，，，，避免驱动器及制动电阻过热而损坏
。
。。。。
。

绝对值多圈数据清零

可通过上位机或按键面板扫除编码器的多圈数据
。
。。。。
。

监控功效

内部示波器，，，，，，PC机在Windows的应用软件上，，，，，，可监控运行参数，，，，，，如速率、位置、电流等

输入脉冲信号形态

脉冲+偏向、A相+B相、CW+CCW

指令控制方法

外部脉冲指令/16段通讯寄存器指令

前馈赔偿

0~1000‰（设定区分率1‰）

到位误差设定

0~32767指令单位（设定区分率为1指令单位）

电子齿轮比

N

1~10000（2500线光电编码器）；；；1~65535（17位总线式编码器）
。
。。。。
。1/200<N/M<200
。
。。。。
。

M

速率控制模式

模拟量输入

电压规模

-10V~+10V（区分率12位）

输入阻抗

约20K

采样频率

1KHz

指令控制方法

外部模拟指令/8段内部速率指令/32段通讯寄存器指令

指令平滑方法

低通滤波，，，，，，平滑时间常数0~2500（x10us）

力矩限制

内部参数

转矩控制模式

模拟量输入

电压规模

-10V~+10V（区分率12位）

输入阻抗

约20K

采样频率

1KHz

指令控制方法

外部模拟指令/32段通讯寄存器指令

指令平滑方法

低通滤波，，，，，，平滑时间常数0~2500（x10us）

速率限制

内部参数

使用情形

事情温度

0℃～45℃

生涯温度

-20℃～70℃

湿度

事情/生涯 ≤90% RH 无结露

IP品级

IP20

装置所在

无侵蚀性气体、易燃气体、油雾或灰尘等

装置方法

笔直装置

标高

海拔 ≤1000m

大气压力

86Kpa~106Kpa

0.1

单相/三相
AC 220V

A4S-B1012-M100

A

M14-B1012-K100

M14-B1012-K110

40

3000

A4S-B1015-M100

A

M14-B1017-M100
M14-B1017-M110

40

3000

0.2

A4S-B2012-M100

A

M16-B2012-M100

M16-B2012-M110

60

3000

A4S-B2015-M100

A

M16-B2017-M100
M16-B2017-M110

60

3000

M16-B2018-M100

M16-B2018-M110

0.4

A4S-B4012-M100

A

M16-B4012-M100

M16-B4012-M110

60

3000

A4S-B4015-M100

A

M16-B4017-M100
M16-B4017-M110

60

3000

M16-B4018-M100

M16-B4018-M110

0.75

A4S-B7512-M100

A

M18-B7512-M100

M18-B7512-M110

80

3000

A4S-B7515-M100

A

M18-B7517-M100
M18-B7517-M110

80

3000

M18-B7518-M100

M18-B7518-M110

1.0

A4S-B1022-M100

A

M18-B1022-M100

M18-B1022-M110

80

2500

A4S-B1025-M100

A

M18-B1027-M100
M18-B1027-M110

80

2500

M18-B1028-M100

M18-B1028-M110

A4S-B1022-M101

A

M2D-B1022-M200

M2D-B1022-M210

130

2500

A4S-B1025-M101

A

M2D-B1025-M200
M2D-B1025-M210

130

2500

M2D-B1026-M200

M2D-B1026-M210

1.5

单相/三相
AC 220V

A4S-B1522-M100

C

M2D-B1522-M200

M2D-B1522-M210

130

(6N.M)

2500

A4S-B1525-M100

C

M2D-B1525-M200
M2D-B1525-M210

130

(6N.M)

2500

M2D-B1526-M200

M2D-B1526-M210

A4S-B1522-M101

C

M2D-B1522-M201

M2D-B1522-M211

130

(10N.M)

1500

A4S-B1525-M101

C

M2D-B1525-M201
M2D-B1525-M211

130

(10N.M)

1500

M2D-B1526-M201

M2D-B1526-M211

2.0

A4S-B2022-M100

C

M2D-B2022-M200

M2D-B2022-M210

130

2500

A4S-B2025-M100

C

M2D-B2025-M200

M2D-B2025-M210

130

2500

2.3

A4S-B2322-M100

C

M2D-B2322-M200

M2D-B2322-M210

130

1500

A4S-B2325-M100

C

M2D-B2325-M200

M2D-B2325-M210

130

1500

3.0

A4S-B3022-M100

C

M2D-B3022-M200

M2D-B3022-M210

130

2500

A4S-B3025-M100

C

M2D-B3025-M200

M2D-B3025-M210

130

2500

1.5

三相
AC 380V

A4S-A1525-M101

C

M2D-A1525-M201

130

1500

2.3

A4S-A2325-M100

C

M2D-A2325-M200

130

1500

3.0

A4S-A3022-M100

C

M3I-A3023-M200

M3I-A3023-M210

180

1500

A4S-A3025-M100

C

M3I-A3025-M200

M3I-A3025-M210

180

1500

4.5

A4S-A4522-M100

E

M3I-A4523-M200

M3I-A4523-M210

180

1500

A4S-A4525-M100

E

M3I-A4525-M200

M3I-A4525-M210

180

1500

5.5

A4S-A5522-M100

E

M3I-A5523-M200

M3I-A5523-M210

180

1500

A4S-A5525-M100

E

M3I-A5525-M200

M3I-A5525-M210

180

1500

7.5

A4S-A7525-M100

E

M3I-A7525-M200

M3I-A7525-M210

180

1500
