在“碳达峰”和“碳中和”的国家目的下，，， ，，，提高能效是各个涉电行业都面临的严肃挑战。。。。。。

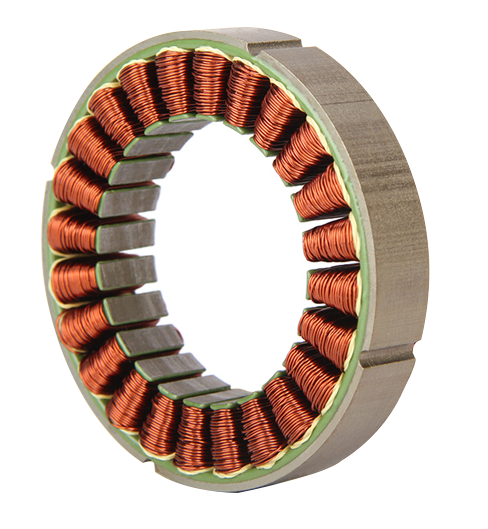

随着工业需求的扩大，，， ，，，电机作为电器和其他种种机械的动力源，，， ，，，电机的能效对产品的能效具有至关主要的影响。。。。。。
生产电机的基础

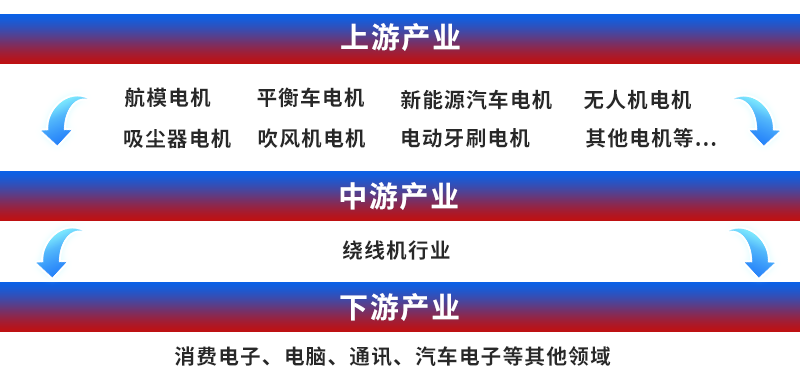

绕线机作为生产电机的基础装备，，， ，，，工业链下游新手艺的一直涌现，，， ，，，如物联网、新能源车、无人机、盛行电动消耗品等新兴应用领域手艺的逐渐成熟和市场普及，，， ，，，绕线机行业整体规模将一连扩大，，， ，，，发动绕线机企业的新一步生长。。。。。。
全自动绕线机，，， ，，，将线状物体纠葛到特定的工件上的装备。。。。。。绕线机向机电一体化生长的历程中，，， ，，，接纳PLC可编程逻辑控制器作为装备控制焦点，，， ，，，配合机械手、伺服驱动系统、细密传感器、液压执行组件来完成自动排线、自动缠脚、自动剪线、自动装卸骨架等功效。。。。。。
数控自动化绕线装备的速率、电子线圈规格的精准度的提升，，， ，，，焦点控制手艺成为很是要害的影响因素。。。。。。
常用绕线机大致分为定子绕线和转子绕线，，， ，，，
差别绕线机事情原理与绕线工艺相关联。。。。。。
(定子内绕线机丨定子立式绕线机丨电机转子绕线机)

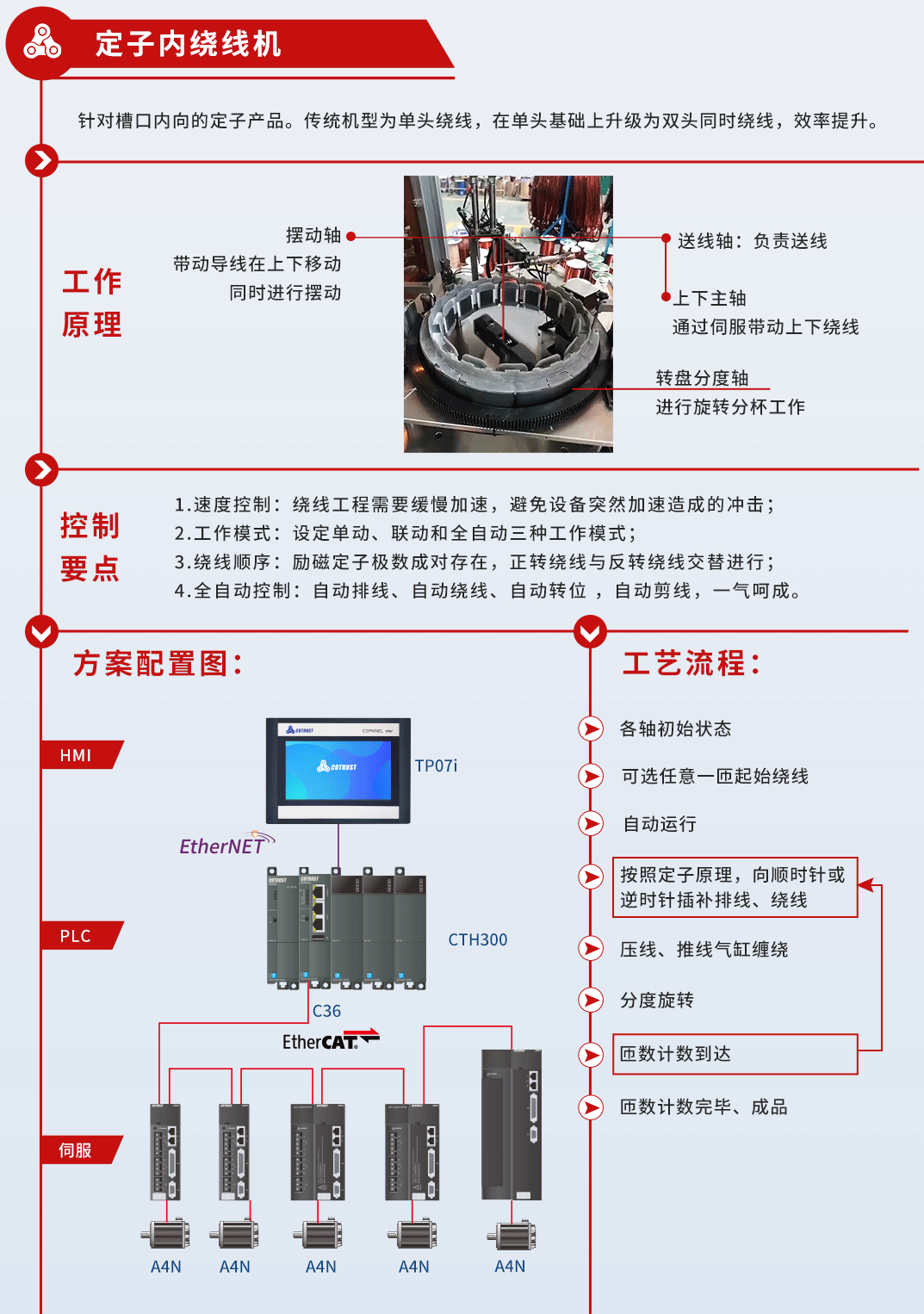

定子内绕线机
本案例取材于三维机型——全自动励磁定子内绕线机。。。。。。用于发电机的定子，，， ，，，用1mm~2mm的导线绕制而成。。。。。。
事情原理
单工位：单头绕/双头绕
①上下主轴：通过伺服发动上下绕线。。。。。。
②摆动轴：发动导线在上下移动同时举行摆动。。。。。。
③送线轴：认真送线。。。。。。
④转盘分度轴：举行旋转分杯事情。。。。。。

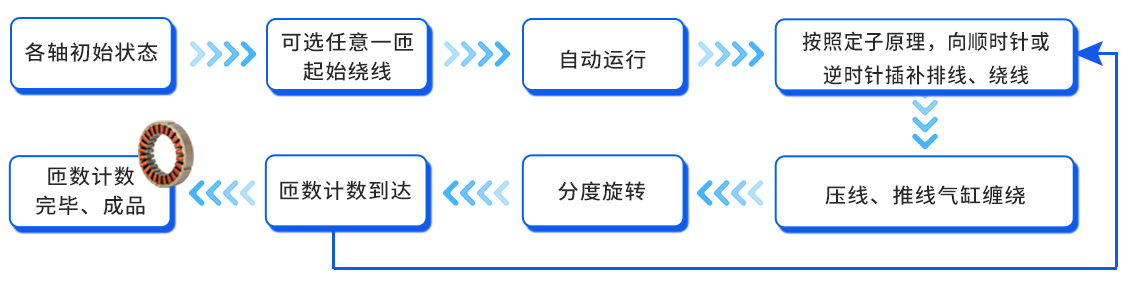

工艺流程图
控制要点
1
速率控制：绕线工程需要缓慢加速，，， ，，，阻止装备突然加速造成的攻击； ；；
2
事情模式：设定单动、联动和全自动三种事情模式； ；；
3
绕线顺序：励磁定子极数成对保存，，， ，，，正转绕线与反转绕线交替举行； ；；
4
全自动控制：自动排线、自动绕线、自动转位 ，，， ，，，自动剪线，，， ，，，一气呵成。。。。。。
威客电竞控制计划
绕线历程中，，， ，，，随着线圈的转变，，， ，，，惯量在转变，，， ，，，选择选择一款性能优异的控制器，，， ，，，把控好绕线质量尤为主要。。。。。。

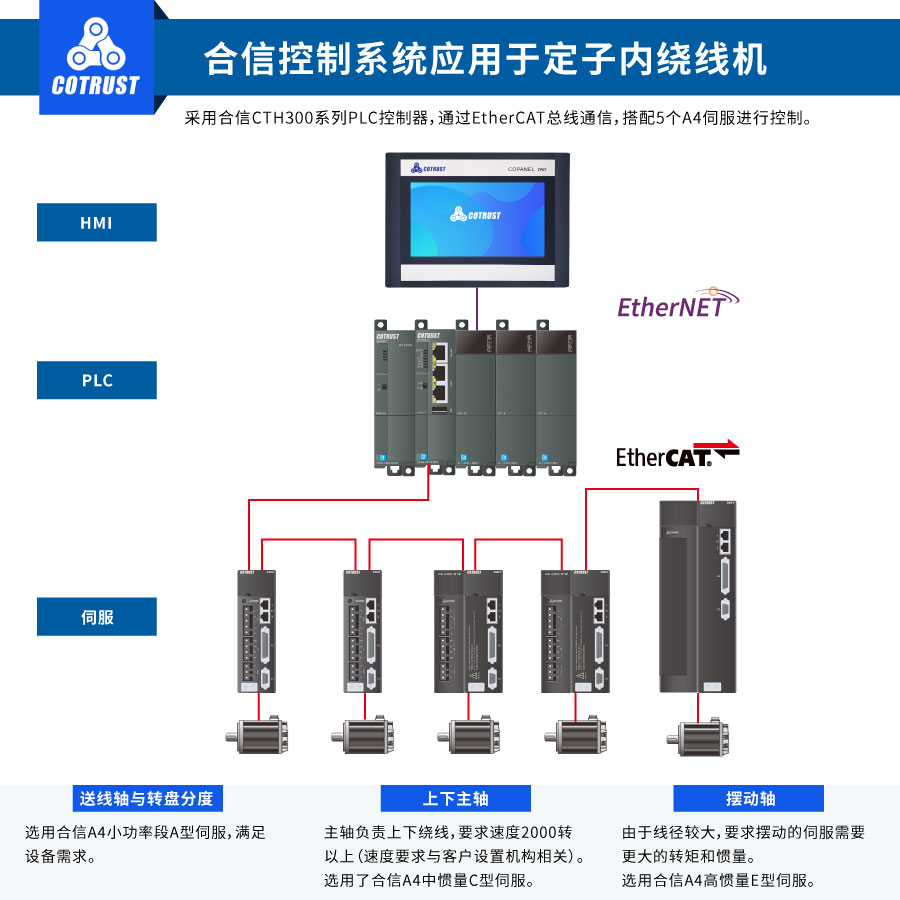

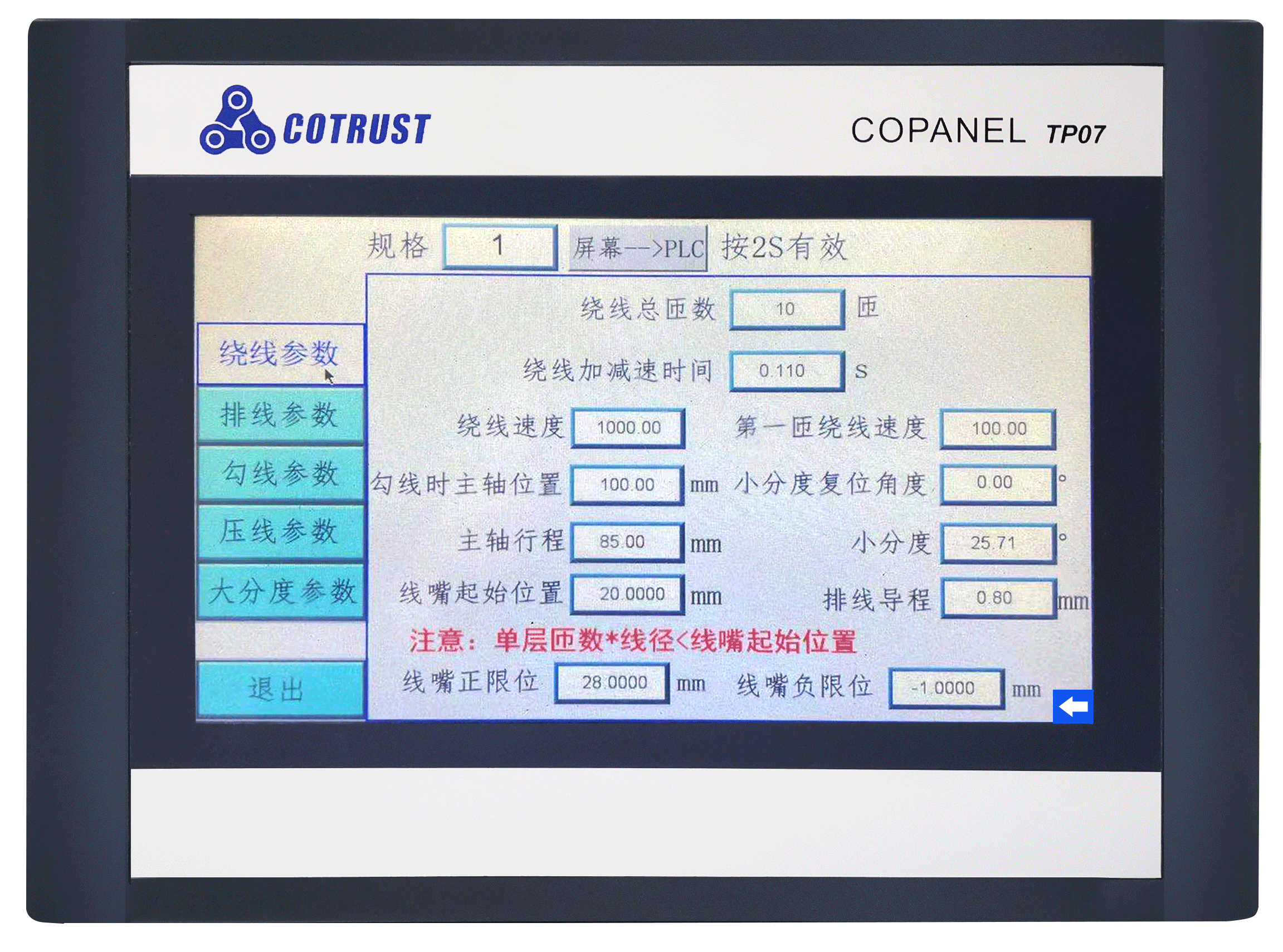

定子内绕线机触摸屏系统接纳威客电竞TP07i ，，， ，，，可以显示详细的绕线参数、排线参数等，，， ，，，并举行速率的设定、绕线匝数的设定。。。。。？？？？？？梢约嗍幽拷褡刺⑾允颈ň畔； ；；预设手动调试界面举行轴微调等功效。。。。。。

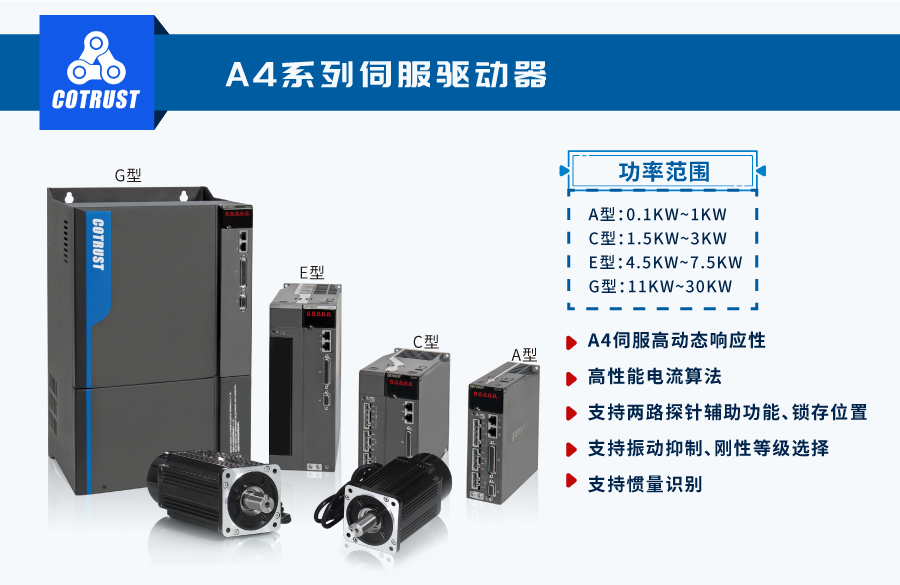

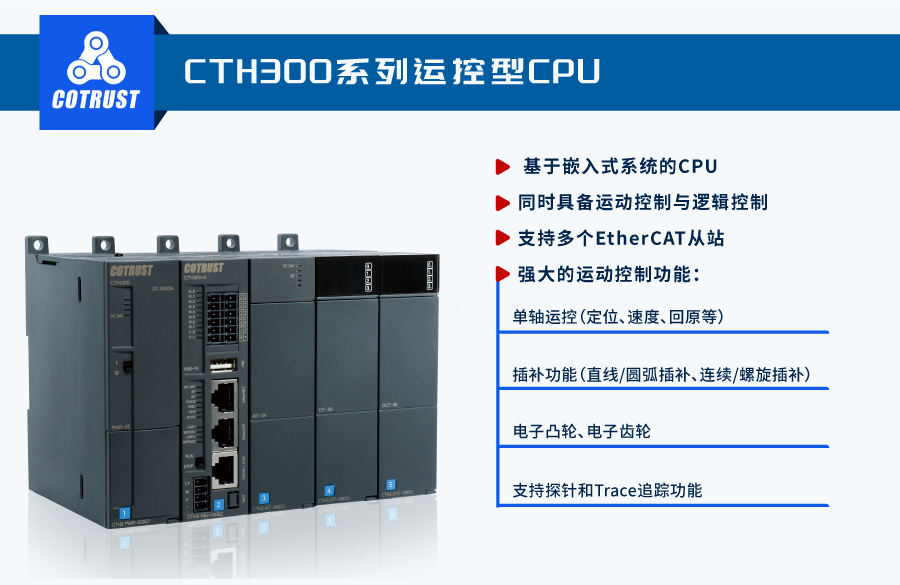

定子绕线机控制焦点产品
威客电竞系统在绕线机上的应用现场
威客电竞系统在绕线机上的优势
1. 排线整齐度
定子内绕机：CTH300主控CPU具有轴组功效，，， ，，，支持上下主轴与排线轴的插补关系，，， ，，，包管每匝线圈绕线的平整度。。。。。。
定子立式绕线：CTH300主控CPU在绕线中用电子凸轮追随功效，，， ，，，实现沉模电机追随绕线主轴，，， ，，，实现高速沉模。。。。。。
2.系统可靠性
CTH300系列具有更高品级数字隔离（电源/总线/通道间光电隔离）、更严酷的EMC设计品级（抗ESD、ETF、传导、浪涌、抗辐射），，， ，，，功效稳固，，， ，，，性能可靠，，， ，，，最优控制选择。。。。。。
3.更具性价比
绕线机系统市场多为外洋品牌控制系统，，， ，，，在国产化的趋势下，，， ，，，国产PLC与伺服，，， ，，，具备强盛的运动控制能力性能上坚持水平线，，， ，，，本钱优势极大。。。。。。
4.故障预警更利便
系统具备故障预警显示，，， ，，，能便捷查找故障缘故原由，，， ，，，同时对机械起； ；；ぷ饔。。。。。。中途报警、停电等故障，，， ，，，都可以对纠葛线圈的中止初举行操作无缝衔接。。。。。。
5. 伺服恒转矩知足高精线圈要求
伺服驱动电机的调速方法，，， ，，，实现闭环运行控制，，， ，，，恒转矩，，， ，，，适用于高精度线圈的加工要求。。。。。。
威客电竞全套控制（PLC+伺服+HMI）系统，，， ，，，可以为绕线机装备提供高端、合理而又经济的选择，，， ，，，实现细密排线。。。。。。
