全自动沾锡打端插壳机
离外古板线束加工，，，，，，看威客电竞在全自动沾锡打端插壳机中的精准控制，，，，，，用CTH3 C35及H1A伺服完善快速制造医疗端子线。。。。
全 自 动 剥 线 扭 线 沾 锡 打 端 插 壳 机
顾名思义：
剥线，，，，，，扭线，，，，，，沾锡，，，，，，打端，，，，，，插壳，，，，，，全自动一气呵成。。。。
全自动沾锡打端插壳机-焦点控制部分
1. 前端工位：线材前端加工（剥皮、半剥、扭线、沾锡）
可同时安排7种线材，，，，，，可单独在触屏设置。。。。
剥线：可设置设长度、剥皮长度、半剥长度、切合咬合度。。。。（优势：快速利便，，，，，，无邪不伤芯）
扭线功效：可选开启或关闭，，，，，，扭线速率可调 （优势：扭线又直又漂亮）
沾锡功效：可选开启或关闭，，，，，，可划分设定沾助焊剂、沾锡深度、沾锡速率、检测助焊剂容量、自动拨锡设计、自动检测锡面实时送锡（优势：无邪、沾锡匀称、准确、助焊剂不中止、准时刮锡渣、包管锡面高度）
2. 后端工位：线材后端加工（剥皮、打端、换向）
打端：设置压力检测 （实时检测，，，，，，压力不正常系统弃线）
视觉装置（打端完成，，，，，，照相检测）
换向：伺服完成换向 （定位快速准确）
3. 插壳工位：插壳行动、替换夹紧胶壳、筛选制品
插壳：
A、伺服完成插壳，，，，，，以丝的单位微调位置，，，，，，包管每根线准确插入胶壳中
B、插入压力检测装置、拉出拉力检测装置 （实力异常检测，，，，，，包管端子准确插入，，，，，，卡扣正常）
筛选制品： 无异常入制品仓
送胶壳：振动盘装置，，，，，，包管无反壳，，，，，，与装备运行速率同步。。。。
4. 触屏系统：可选触摸屏或者一体机作为输入显示装置。。。。（若有视觉系统，，，，，，可与视觉共用PC）
威客电竞手艺针对打端插壳机的控制需求举行剖析，，，，，，推出了全套基于自主产品的控制和驱动系统。。。。
系统组成：
1. CTH300系列EtherCAT总线主站PLC ：CTH300-C35
2. 具备EtherCAT通讯功效的H1A伺服驱动器
(14套完成14个平移与行动)
威客电竞Copanel系列以太网触摸屏TP系列
威客电竞手艺针对打端插壳机的控制需求举行剖析，，，，，，推出了全套基于自主产品的控制和驱动系统。。。。
系统组成：
1. CTH300系列EtherCAT总线主站PLC ：CTH300-C35
2. 具备EtherCAT通讯功效的H1A伺服驱动器
(14套完成14个平移与行动)
威客电竞Copanel系列以太网触摸屏TP系列
合 信 控 制 系 统 架 构
快 准 稳
A、
接纳高精度17位H1A伺服，，，，，，
每圈高达131072的脉冲，，，，，，定位精度高达0.01mm；；；；
B、
使用高速EtherCAT总线，，，，，，
更短的通讯周期使得控制越发驾轻就熟；；；；
C、
可达1000个 / 小时 (45mm长以内，，，，，，双PIN胶壳)；；；；
功 能 多
尺寸切断、单端剥皮、双端剥皮、
单端半剥、双端半剥、单端纽线、
单端沾锡、单端压著、单端插壳；；；；
易 操 作
布线浅易：用网线毗连不再需要繁琐的接线；；；；
参数设置简朴；；；；过失报警详尽；；；；
异常自动；；；；⒔斐鲎刺允居诳刂泼姘迳，，，，，，
利便迅速扫除状态以减短；；；；奔。。。。
全自动沾锡打端插壳机
整机接纳威客电竞工业专用控制器配合全伺服控制，，，，，，
使送线、剥皮、扭线、沾锡、打端、
穿胶壳等位置更为准确、稳固。。。。
运行速率快，，，，，，效率高，，，，，，控制简朴易操作可远程。。。。
线束行业的同伴们，，，，，，多多交流吧！
-

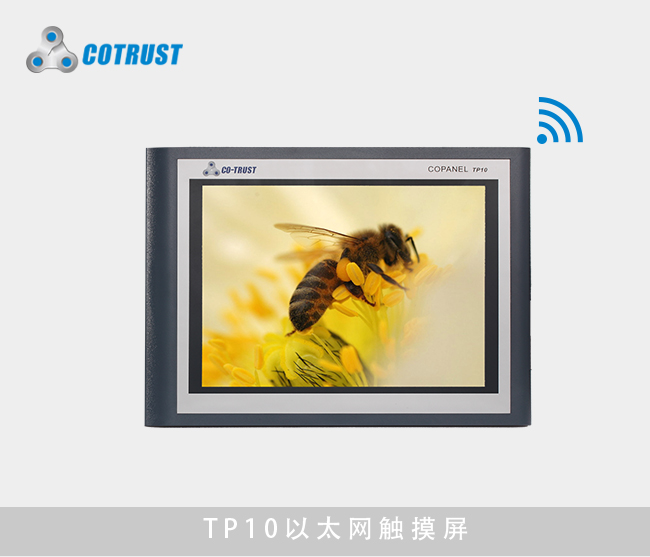

TP10以太网触摸屏（CTS6 T10-CH030）
