CTSC-200系列PLC在恒压水泵系统中的应用
本文先容CO-TRUST系列PLC在柴油机消防泵组的应用 。。。。。
此柴油机消防泵组为严酷凭证国家标准GB6245-98《消防泵性能要求和试验要领》及美国消防协会标准NEPA20《离心消防泵的装置》等标准研制开发的一种新型消防装备，， ，该系列装备按所配用的消防泵（单级单吸式、单级双吸式、节段多级式）可分为三类装备，， ，装备压力、流量规模广，， ，其应用险些能知足消防所需的种种场合 。。。。。
装备具有启动特征好、过载能力强、结构紧凑、维修利便、使用简朴、自动化水平高等特点，， ，是一种先进、性能可靠的消防装备 。。。。。
一、工艺先容
自动消防供水系统通常由稳压泵、电动泵（主泵）、自动柴油机泵（备泵）组成，， ，事情原理为：寻常管网压力在P1（低压）~P2（高压）之间，， ，低于P1稳压泵起动，， ，压力升至P2停泵，， ，由于管网泄露P2逐步下降至P1，， ，稳压泵又起动，， ，云云往复坚持压力在P1~P2之间，， ，当用水量大增，， ，稳压泵无法维持P1很快下降至P3，， ，电动泵起动，， ，压力上升至Pw并知足消防用水 。。。。。如停电或电动泵有故障，， ，压力由P3继续下降至P4则自动启动柴油机泵，， ，压力上升至Pw并供水，， ，电动泵或柴油泵停泵须人工判断后手动停泵，， ，如预计管网泄露较多，， ，则需增添稳压罐或将稳压泵 ？？？， ，以便启动频仍 。。。。。
二、电气控制系统计划
设置清单：

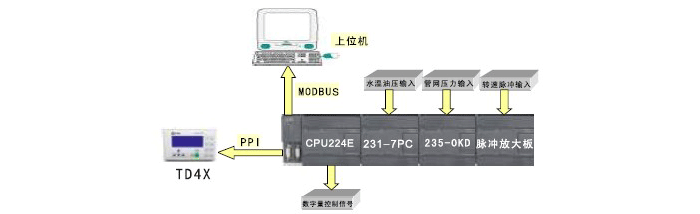

1、主机接纳CO-TRUST 的CPU224主机和CO-TRUST TD400文本显示屏举行控制；；；；；；
2、水温顺油温接纳CO-TRUST系列的CTSC 231-7PC32热电阻 ？？？榫傩惺章蓿， ，量程接纳300Ω FS Resistance 。。。。。
3、管网压力接纳CO-TRUST系列235-0HC32模拟量输入 ？？？；；；；；；
4、水泵转速接纳CO-TRUST公司专门为客户设计的放大 ？？？榻0-1V的脉冲信号放大为0-13V的脉冲信号（注重0V为有用信号），， ，对柴油机转速准确丈量；；；；；；
三、控制要点
1)；；；；；；能实现对温度，， ，油压，， ，转速的准确丈量；；；；；；
2)；；；；；；系统的抗滋扰性要强，， ，能顺应卑劣情形；；；；；；
3)；；；；；；系统除了由TD400完成监控外，， ，还需要通讯口与上位机举行MODBUS通讯，， ，组成网络 。。。。。
四、总结
整个系统接纳CO-TRUST系列PLC，， ，设置简朴紧凑；；；；；；经测试运行稳固，， ，模拟量采样准确 。。。。。使用CPU224上PPI口与TD400通讯完成对系统的监控，， ，剩余的FRPORT口还可以与上位举行种种协议的通讯，， ，容易实现扩展 。。。。。整个系统降低了本钱的同时，， ，提高系统的稳固性和扩展性 。。。。。
-

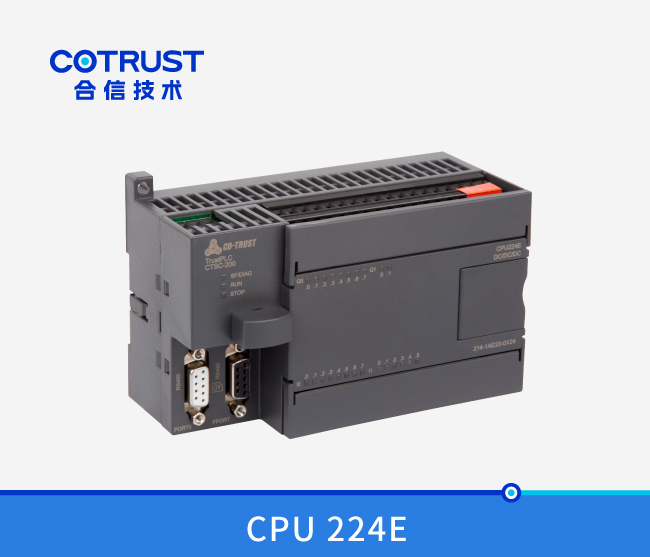

CPU224E,24点数字量,晶体管（214-1AE33-0X24）
订货号：CTS7 214-1AE33-0X24
规 格：14DI×24VDC，， ，10DO×24VDC/Relay , 双通讯口(支持威客电竞运动控制库)
审查详情 -

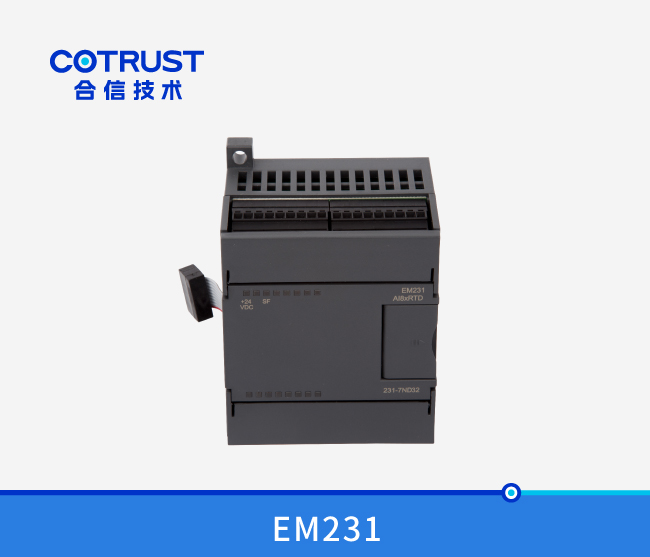

EM231温度收罗 ？？？
订货号：CTS7 231-7ND32/CTS7 231-7NF32
规 格：EM231-7ND温度收罗 ？？？椋， ，2点NTC或PT100，， ，2点电压或电流输入，， ，隔离型16位精度/EM231 -7NF温度收罗 ？？？8PT100/8NTC，， ，光电隔离，， ，16位精度 。。。。。
审查详情 -

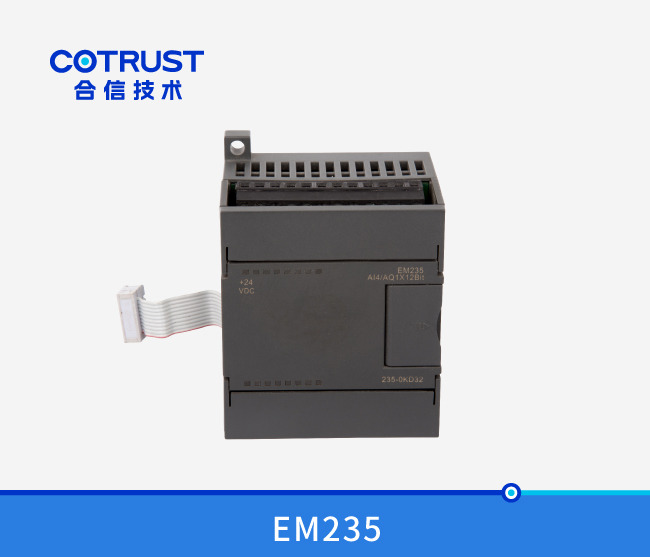

EM235模拟量 ？？？,4入1出
