CO-TRUST PLC在中央空调控制系统中的应用

    摘要：随着人们的生涯质量的提高，，，，，，，提高中央空调的恬静性、经济性、可靠性十分主要。。。接纳先进、适用、可靠的可编程控制器(PLC)来举行控制是目今中央空调控制系统的主流。。。本文先容CO-TRUST TrustPLC CTSC-100系列高性能小型PLC及其文本显示器TD4X在中央空调中的应用实例，，，，，，，从CPU设置、智能混淆？？？？？？？槭褂玫刃鹗隽薈TSC-100在该领域的优越性。。。唬；；
；；
；谙衷谥醒肟盏飨低晨刂剖侄蔚娜狈，，，，，，，使用CTSC-100控制器来实现有用控制的要领，，，，，，，经现实使用批注该计划是合理可行的，，，，，，，可以同类场合借鉴使用。。。使用效果优于同类控制产品。。。

要害词：CO-TRUST  CTSC-100  中央空调

一、小序

    中央空调是对修建物内空气举行调理的专用系统，，，，，，，它通过对风机、阀门、泵等装备的开、关及一连调理来控制室内温度、湿度，，，，，，，使之知足一定要求，，，，，，，从而提高人体的恬静度。。。随着人们生涯水平的一直提高，，，，，，，越来越多的大、中型修建接纳中央空调系统，，，，，，，以抵达夏日致冷、冬季取暖和的目的。。。
    为提高中央空调系统的经济性、可靠性及可维护性，，，，，，，需接纳控制产品对中央空调系统的各个装备举行控制。。。早期的中央空调控制器多为就地式专用控制器和DDC控制器，，，，，，，它们具有控制功效简朴、不易联网及信息集成度不高等弱点。。。随着盘算机手艺、控制手艺和网络手艺的生长，，，，，，，现在的中央空调系统都倾向于接纳先进、适用、可靠的可编程控制器(PLC)来举行控制。。。本文先容用CO-TRUST  CTSC- 100PLC产品控制中央空调的实例。。。

    将CO-TRUST公司CTSC-100经济型可编程控制器应用于空调系统中，，，，，，，既战胜了现有系统的缺乏，，，，，，，又提高了系统可靠性，，，，，，，降低了能耗，，，，，，，知足了工艺要求，，，，，，，包管了产品的质量，，，，，，，提高了整套机组的性价比，，，，，，，经现实使用批注该计划是合理的，，，，，，，并可以在同类场合使用，，，，，，，使用效果也优于同类控制产品。。。

二、系统先容

    该空调系统为风管式系统，，，，，，，风凉风管式中央空调系统与其他中央空调相比有新风的引入提高的空气的质量、温度较平衡、噪音小、可调理、装置简朴、运行可靠、效率高和运行用度低等显著特点。。。风管机中央空调系统以空气为运送介质，，，，，，，其原理与大型全空气中央空调系统的原理基内情同，，，，，，，是一个小型化的全空气中央空调系统。。。它使用室外主机集中爆发冷/热量，，，，，，，将从室内引回的回风举行冷却/加热处置惩罚后，，，，，，，再送入室内消除其空调冷/热负荷。。。风管式机组系统简朴，，，，，，，接纳制冷剂和空气直接蒸发换热的制冷循环方法，，，，，，，无需中心传热媒体，，，，，，，镌汰了消耗，，，，，，，效率高。。。由于引入了新风，，，，，，，其空气品质能获得较大的改善。。。原理图如下所示，，，，，，，图中室外主机接纳风冷方法。。。

    该系统有如下几个特点：

    夏日,制冷机组运行，，，，，，，实现冷调理；；；；
；；
；冬季,冷机配合热源配合使用，，，，，，，可以实现冬季采暖。。。在年龄两季可以用新风直接送风，，，，，，，抵达节能，，，，，，，恬静的效果。。。
    接纳集中空调的设计要领，，，，，，，送风量大，，，，，，，送风温差小，，，，，，，房间温度匀称。。。送风方法多样化，，，，，，，能够详细情形制订差别的送风计划，，，，，，，增强人体的恬静性。。。
    接纳？？？？？？？榛骰，，，，，，，凭证设置自动调理制冷量。。。室内及分区控制，，，，，，，各个室内及自力运行，，，，，，，划分调理各个区域内的空气。。。
    维护很是利便，，，，，，，对爆发的故障举行报警的同时在文本显示器上显示，，，，，，，维护职员可利便快捷地凭证故障显示举行维护或修理。。。
    可单独控制，，，，，，，也可集中举行控制，，，，，，，运行越发经济、节能。。。

三、系统控制
    控制系统接纳CTSC-100 PLC 及其文本显示器TD4X。。。扩展？？？？？？？榻幽蒃M131 NTC混淆型扩展？？？？？？？.

    1、CTSC-100 CPU是可以完全兼容西门子SIMATIC S7-200 的编程软件，，，，，，，原应用程序无需任何改动，，，，，，，系统切换浅易 ，，，，，，，可选用Step7-Micro/WIN编程（版本V4.0） ，，，，，，，位指令速率高达0.2μs，，，，，，，浮点运算速的高达8μs ，，，，，，，数字量最多可设置64DI/64DO,模拟量最多可设置16AI/16AQ,性价比高。。。

    CTSC-100系列 124CPU集成两个通讯口,其中一个PPI通讯口，，，，，，，另一个自由通讯口(FPORT)内部集成MODBUS协议,14DI/10DO共24个数字量I/O,程序空间为12K,数据空间8K,4个5KHZ高速计数器。。。

    空调应用情形相对较量湿润,CTSC-100系列产品可靠性高，，，，，，，接纳三防处置惩罚，，，，，，，适用种种卑劣情形。。。

    多重密码保唬；；
；；
；，，，，，，，更有焦点程序单向下载功效，，，，，，，永世保密，，，，，，，为用户知识产权保唬；；
；；
；ぬ峁┣坑辛Φ陌堋。。

    2、 CTSC-100 PLC及其文本显示器对新风机组监控
    可在文本显示器TD4X上起停风机电机及审查其事情状态；；；；
；；
；丈量风机出口空气温湿度参数，，，，，，，以相识机组是否将新风处置惩罚到要求的状态；；；；
；；
；丈量新风过滤器两侧压差，，，，，，，以相识过滤器是否需要替换；；；；
；；
；检查新风阀状态，，，，，，，以确定其是否翻开；；；；
；；
；控制空气水换热器水侧调理阀，，，，，，，以使风机出口空气温度抵达设定值；；；；
；；
；控制干蒸汽加湿器调理阀，，，，，，，使冬季风机出口空气相对湿度抵达设定值；；；；
；；
；保唬；；
；；
；す芡，，，，，，，冬天防冻，，，，，，，自动阻止风机，，，，，，，同时关闭新风阀门；；；；
；；
；对冷水机组的监控；；；；
；；
；压缩机启？？？？？？？刂萍白刺嗍樱唬；；
；；
；冷热水泵起停；；；；
；；
；蒸发器收支口温度；；；；
；；
；冷凝器收支口温度；；；；
；；
；压缩机进排气压力温度；；；；
；；
；油泵出口压力；；；；
；；
；冷凝器水流开关控制；；；；
；；
；蒸发器水流开关控制。。。
    3、 CTSC-100 NTC混淆型扩展？？？？？？？樵谙低持械挠τ

    CTSC-100系列PLC特有的NTC混淆输入扩展？？？？？？？樾秃臙M131 NTC，，，，，，，？？？？？？？榧闪怂穆纺Ｄ饬渴章尥ǖ，，，，，，，其中两路为温度传感器信号输入，，，，，，，用于直接毗连NTC热敏电阻或PT100热电阻，，，，，，，另两路为电压电流型输入，，，，，，，用于毗连压力传感器信号，，，，，，，？？？？？？？榛菇幽闪讼冉氖致瞬ㄊ忠蘸凸獾绺衾胧忠，，，，，，，光电隔离16位精度，，，，，，，抗滋扰能力强，，，，，，，丈量效果越发稳固可靠。。。因此特殊适合与单机头中央空调系统的控制需求，，，，，，，使用NTC混淆输入扩展？？？？？？？榈闹醒肟盏骺刂葡低巢辉傩枰亓硗釴TC变送器，，，，，，，采样越发准确、稳固，，，，，，，又大大节约整体计划本钱。。。

    4、TD4X文本显示器在系统中的应用
    系统上电后，，，，，，，TD4X首先进入接待使用画面，，，，，，，操作菜单分级显示，，，，，，，菜单包括系统运行状态、系统运行控制、系统参数显示、PID参数修改、电动阀开度调理。。。室内机组有两种控制方法，，，，，，，可以单独控制，，，，，，，也可以群控。。。当故障爆发时，，，，，，，故障报警信息也通过TD4X来显示，，，，，，，直到故障获得确认和恢复。。。

    TD 4X 有15个按键，，，，，，，其中7个是预界说功效键，，，，，，，其功效是上下文相关的。。。另外8个键是用户自界说键，，，，，，，通过可复用为8个用户自界说键。。。

    规格：LCD，，，，，，，4行文本，，，，，，，单色，，，，，，，24VDC供电，，，，，，，多国语言支持。。。规格参数：LCD显示器，，，，，，，4行，，，，，，，96个ASCII字符，，，，，，，RS485，，，，，，，IP65。。。

TD4X是可编程控制器CTSC-100小型PLC系统的文本显示和操作界面，，，，，，，可在 CTSC-100 PLC的编程软件中举行组态，，，，，，，使用很是利便。。。
    TD4X可凭证CPU内部的逻辑条件显示信息。。。在信息中也可内嵌数据，，，，，，，数据既可以显示，，，，，，，也可以由操作职员举行设置。。。也可以使用TD4X设置CPU实时时钟，，，，，，，会见CPU内存变量，，，，，，，或对开关量输入/输出举行强制。。。TD4X可以设置密码，，，，，，，以限制对装备的操作。。。

四、竣事语
    在中央空调中使用 CTSC-100可编程控制器及其文本显示器 TD4X来做为小型中央空调监控系统的控制硬件，，，，，，，不但降低空调本钱，，，，，，，并且具有如下优异的系统功效：
    1、多种控制方法，，，，，，，可以通过文本显示器TD4X实现多个室内机组群控或自力控制。。。
    2、监测各机组出回风温度及各机组运行状态。。？？？？？？？赏ü齌D4X设置空调运行参数。。。
    3、自检反响和报警功效。。。冷水自动控制温度调理，，，，，，，可随意调理各房间的温度。。？？？？？？？善局と绽硗牒褪鼻柚米远舳。。参数设置带有密码保唬；；
；；
；ぁ。。
    4、NTC传感器直接接入控制系统，，，，，，，无需特殊变送器，，，，，，，大大解决整体计划本钱，，，，，，，且采样更准确、更稳固 。。。这样企业在使用控制系统中使高性能、低本钱的目的都可以抵达，，，，，，，一举多得，，，，，，，具有极高的适用和推广价值。。。

•

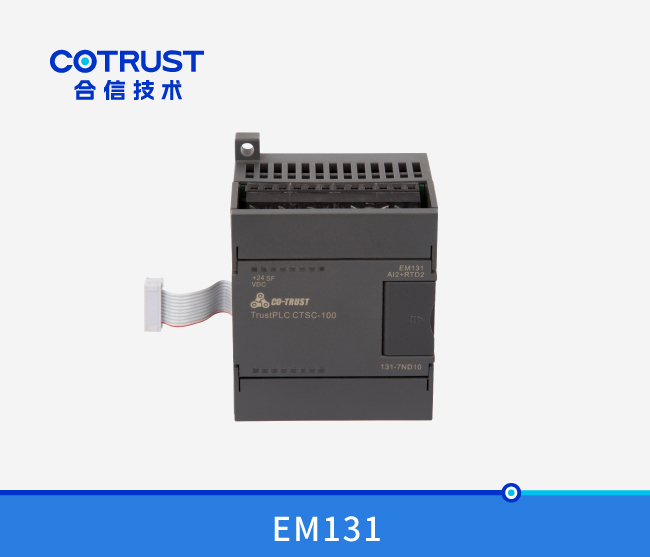

  EM131-7ND 温度收罗？？？？？？？
