- 概览
-
功效特点
2、拓扑结构支持星形、树形、线型、环形结构；；；；
3、每个从站允许扩展8个I/O？？？？？？？椋ㄊ至磕？？？？？？？椤⒛Ｄ饬磕？？？？？？？椤⑽露饶？？？？？？？椤ID智能？？？？？？？，，，，，，，不包括CAN？？？？？？？椤⒃丝啬？？？？？？？椤⒊浦氐忍厥饽？？？？？？？椋。。。。 。
4、支持西门子Profinet主站，，，，，，，包括Siemens S7-300，，，，，，，Siemens S7-1200 ，，，，，，，Siemens S7-1500；；；；
5、组态软件TIA Portal V13 及更高版本。。。。 。

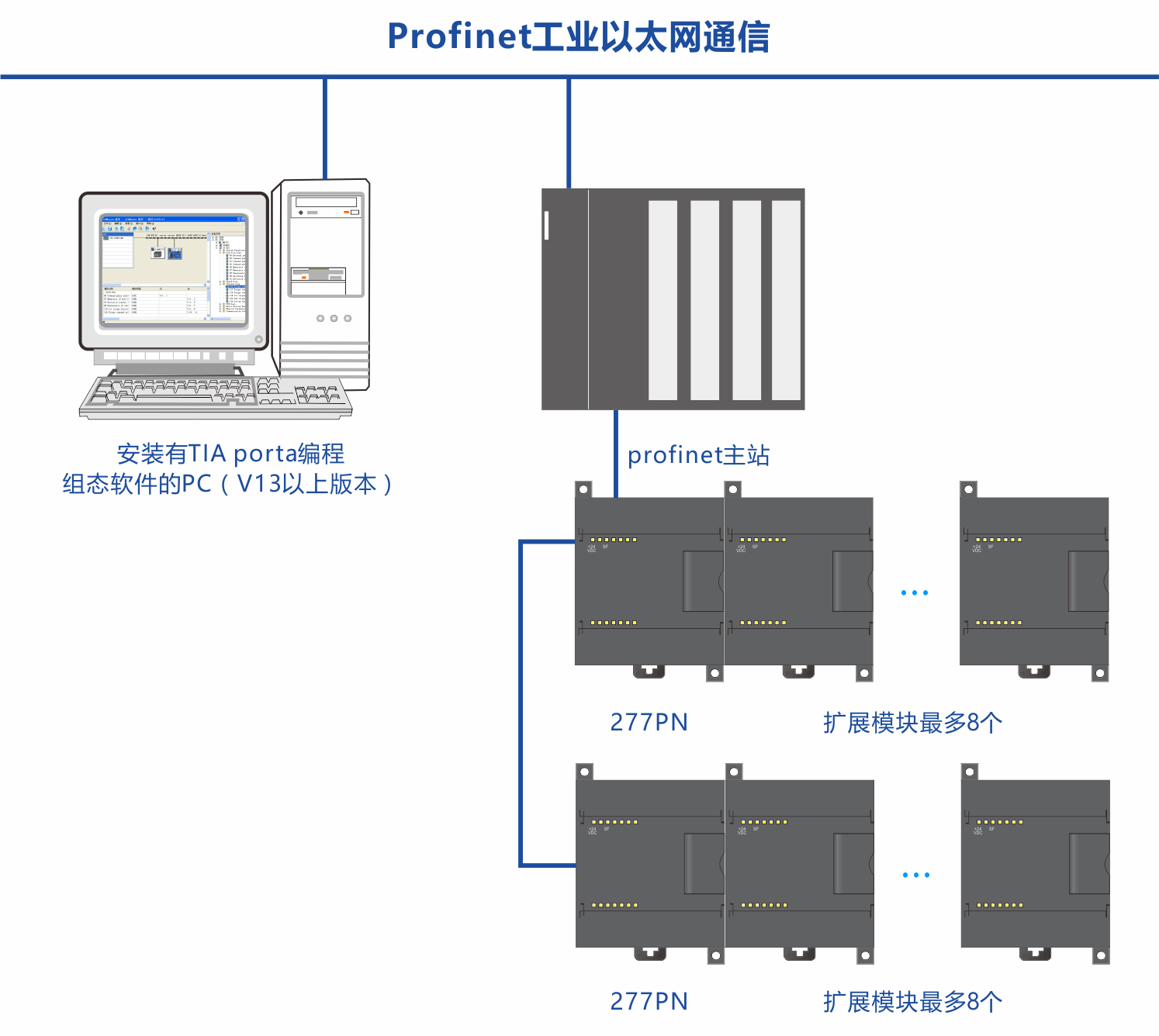

框架图
- 手艺参数
-
物理特征

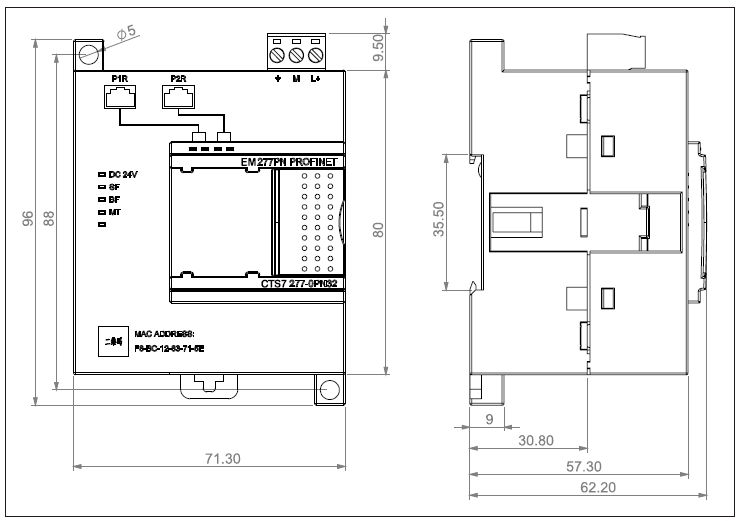

尺寸（W×H×D）
71×80×62 mm
电源消耗
额定输入电压
24V DC
输入电压规模
20.4V~28.8V DC
输入电流
0.8A
总线电源电压
+5V DC
总线电源电流
1.1A
隔离
外部电源与系统电源隔离
电源；；；；
供电电源端提供反接；；；；すπЪ袄擞课展π
LED指示灯特征
24V电源指示灯（绿色）
ON = 24VDC供电正常
OFF = 无24VDC供电
SF指示灯（红色）
ON = 扩展I/O总线故障或者PROFINET？？？？？？？楣收
OFF = 无错
BF指示灯（红色）
ON = PROFINET总线通讯故障（未毗连交流机，，，，，，，未检测到网络）
Blinking=硬件组态纷歧致
OFF = 无错
MT指示灯（黄色）
（维护指示灯）
ON = 丧失同步
OFF = 无错
P1R/P2R口指示灯（绿色）
ON = 有到交流机/PN主站的毗连
OFF = 没有到交流机/PN主站的毗连
P1R/P2R口指示灯（黄色）
ON = 有到交流机/PN主站的数据收发
OFF = 没有到交流机/PN主站的数据收发
扩展I/O能力
每从站支持最多？？？？？？？槭
8（数字量？？？？？？？椤⒛Ｄ饬磕？？？？？？？椤⑽露饶？？？？？？？楹蚉ID控制？？？？？？？，，，，，，，不包括其他类型的？？？？？？？椋
协议类型
CTSC-200 PLC自界说4MHZ总线协议
每从站IO最大设置
模拟量IO最大设置可达64AI/32AQ
数字量IO最大设置可达256DI/256DQ
拓扑结构
支持星形、树形、线型、环形
PROFINET通讯口
通讯接口
1个双RJ45口
数据传输速率
以太网传输率为10Mbps
PROFINET传输率为100Mbps，，，，，，，全双工
支持的以太网效劳
ping、arp、网络诊断(SNMP)/MIB-2、LLDP
发送周期
250us~4ms
第三方PROFINET主站
支持
从站间通讯距离最长
100m（100BASE-TX）
拓扑结构
支持星形、树形、线型、环形拓扑结构
隔离
通讯口隔离
硬件组态功效
导入文件类型
PROFINET GDS文件XML名堂
第三方PN主站
添加CTS7 277-0PN32？？？？？？？楹笾С8个槽位的扩展
扩展？？？？？？？榭商砑邮至俊⒛Ｄ饬俊⑽露饶？？？？？？？楹蚉ID控制？？？？？？？，，，，，，，其他的？？？？？？？椴豢商砑
- 典范应用
- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 相关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
