- 概览
-

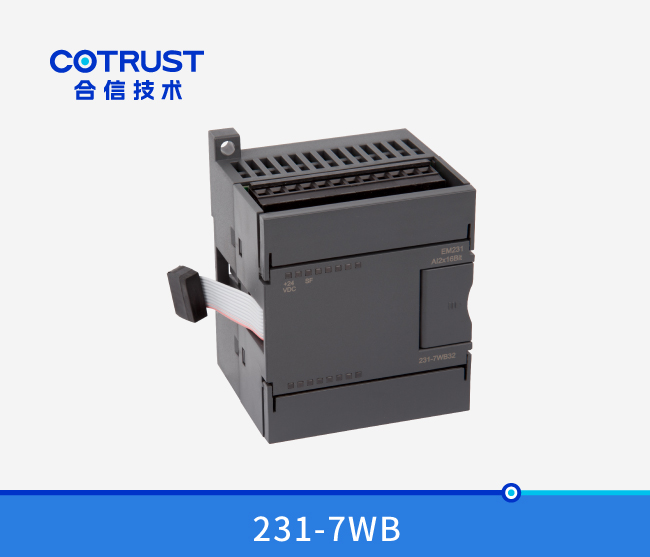

名称：
EM231 称重？？？
规格参数：
2路传感器信号输入，，，16bit，，，采样率20Hz（单通道）/10Hz（双通道），，，6 VDC、每路150mA激励电源输出
订货号：
CTS7 231-7WB32
- 手艺参数
-
规格参数
规格项目
CTS7 231-7WB32
功耗
5W
电源消耗
+5VDC消耗电流
＜140mA
L+消耗电流
＜100mA
L+线圈电压规模
20.4－28.8VDC
LED指示灯
电源指示优异ON＝24VDC供电正常，，，OFF=无24VDC供电
SF：闪灼＝输入信号过失，，，OFF＝无错
输入类型
应变仪，，，接纳4线或6线手艺接线方法
输入规模
0~1mV/V
0~2mV/V
0~3mV/V
0~4mV/V
输入点数
2AI
隔离特征
现场至逻辑
500VAC
现场至24VDC
500VAC
24V到逻辑
500VAC
共模输入规模（输入通道至输入通道）
0
共模抑制
>120dB@120VAC
输入区分率
温度系数零点
≤±0.1uV/K
丈量原理
Sigma-Delta
到传感器的导线长度
最大500米
噪声抑制
85db@50Hz/60Hz
数据字名堂
电压：0至＋32000
区分率
16位
基本误差
0.05％Fs
重复性
0.1％Fs
- 典范应用
- 装置规格
-
端子毗连
称重？？？槭且豢罡呔鹊恼闪磕？？？，，，它必需可靠的丈量低信号电平（约莫1.5uV）。 。。。。。因此，，，要获得无故障的操作，，，合适的组装和电缆毗连是至关主要的。 。。。。。
在毗连称重传感器时，，，应遵守如下规则：
? 若是准备毗连一个以上传感器（称重传感器必需并联），，，则必需使用一个接线盒。 。。。。。若称重传感器到？？？榛虻浇酉吆械木嗬氪笥诔浦卮衅骺捎玫缋碌某ざ，，，应该使用专门的延伸盒。 。。。。。
? 电缆的屏障始终应通到接线盒或延伸盒的电缆压盖处。 。。。。。
? 划定的线路上应使用纽绞线对电缆，，，并且应该屏障：
---传感器线SEN+/SEN-；；；； ； ；
---丈量电压线SIG+/SIG-；；；； ； ；
---电源电压线EXC+/EXC-。 。。。。。
? 屏障线必需接到屏障讨论卡子上。 。。。。。
1、四线制接法
毗连四线制传感器时，，，一定要在接线盒中将EXC+与SENS+短接，，，EXC-与SENS-短接，，，不然称重？？？榭赡芪薹ㄕＪ虑。 。。。。。
2、六线制接法
3、？？？榻酉咄
拨码开关设置
拨码开关设置
拨码开关1、2、3、4、5、6
设置
功效
SW1、2
01
选择1mV/V传感器类型
00
选择2mV/V传感器类型（默认）
10
选择3mV/V传感器类型
11
选择4mV/V传感器类型
SW3
0
选择双通道事情模式（默认）
1
选择单通道事情模式
SW4
0
选择滤波方法1（默认）
1
选择滤波方法2
SW5、6、7、8
00
保存
备注：
? 默认状态：000000
? 滤波方法凭证调试，，，需要由软件举行设置
