- 概览
-
规格参数
订货号
CPU224XP，， ，，，，72KB程序空间/110KB数据空间，， ，，，，220VAC电源，， ，，，，14DI/10DO继电器型输出，， ，，，，2A，， ，，，，2个PPI/自由通讯口，， ，，，，1个以太网口，， ，，，，数据永世生涯，， ，，，，支持西门子S7协议
CTS7 214-2BD45-0324
- 手艺参数
-
物理特征
尺寸（宽×高×深）
137×80×62mm
功耗
7W
存储器特征
程序存储器
24KB+48KB
数据存储器
10KB+100KB
数据生涯
FlashROM永世生涯
通例特征
准时器总数
1ms
10ms
100ms
256
4
16
236
计数器总数
256
内存存贮器位
256
内存存储位掉电坚持时间
永世坚持
时间中止
2个1ms区分率
顺序控制继电器（S)
256位
时间中止
2个1ms区分率
边沿中止
4个上升沿和/或4个下降沿
模拟电位器
无
布尔量运算执行时间
0.15?s
浮点运算执行时间
8?s
时钟
内置
BD扩展板接口数
已集成1个2AI/1AQ扩展板，， ，，，，AIW寻址
系统指示灯
5个，， ，，，，STOP、RUN、SF、RMC、LINK/ACT
RUN/STOP拨码
有，， ，，，，2态
电池卡接口
支持，， ，，，，电源缺乏2.0V，， ，，，，报警位SM195.0
编程卡
支持
存储卡
支持
额定输入电压
DC24V
电源供应
本机及扩展总线+5V
+24V
660mA
280mA
集成的通讯功效
通讯接口
2个通讯口：
PORT0:PPI/自由口，， ，，，，标准RS485电平
PORT1:PPI/自由口，， ，，，，标准RS485电平
PPI波特率(baud)
9.6kbps、19.2kbps和187.5kbps
自由口波特率(baud)
1.2kbps ~ 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，， ，，，，38.4kbps时1200米
50米
最大站点数
每段32个站，， ，，，，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是(NETR/NETW)，， ，，，，最多8个毗连，， ，，，，每个毗连最大通讯200个字节
MPI毗连
（1PG/1OP）共8个，， ，，，，2个保存
以太网通讯功效
通讯接口
1个标配以太网口
通讯标准
切合IEEE802.3标准
传输速率
10Mbps 和100Mbps自顺应
自顺应交织毗连
支持
毗连到工业以太网的接口(10/100Mbps)
RJ45插座
固件升级
支持网口在线升级固件功效（固件版本在V2.46或以上） 。。。。。。
协议类型
UDP/TCP协议
支持PDP_PPI，， ，，，，MODBUS_TCP，， ，，，，、Socket，， ，，，，S7协议，， ，，，，支持PLC间以太网通讯，， ，，，，支持MiCo以太网编程 。。。。。。
设置方法
支持上位机通过网口搜索PLC，， ，，，，支持网口下载系统设置 。。。。。。
应用接口
支持MiCo效劳、UDP_PPI、Modbus_TCP、S7协议、Socket编程
最大毗连数
8个UDP_PPI，， ，，，，不分主从
8个Modbus_TCP，， ，，，，不分主从
4个Socket毗连，， ，，，，2个UDP，， ，，，，2个TCP
8个S7协议，， ，，，，不分主从
用户数据数目
最多200个字节用于UDP_PPI传输 。。。。。。
最多240个字节用于ModBus_TCP传输 。。。。。。
最多512个字节用于Socket传输
最多200个字节用于S7传输
端口
外地：1~65535
远程效劳器：38000
启动时间或复位后重新启动时间
约莫3秒 。。。。。。
指示灯
绿色RMC指示灯:亮：远程控制生效，， ，，，，灭：远程控制失效
绿色以太网指示灯：亮：毗连，， ，，，，闪灼：传输 ；；；；灭：未毗连
每段最大电缆长度
100m
隔离
通讯口隔离
I/O特征
本机数字量输入点数
14
输入类型
漏型/源型
本机数字量输出点数
10
输出类型
继电器干触点
允许最大扩展I/O模？？槭
7
最大数字量I/O设置
128DI/128DO
最大模拟量I/O设置
32AI/32AO
脉冲捕获输入
14
高速计数器
总数
单相计数器
两相计数器
6
6×30KHz
4×20KHz
数字量输入特征
本机集成数字量输入点数
14
输入类型
漏型/源型
额定电压
24V DC
最大一连允许电压
30V DC
逻辑1信号 ( 最小)
逻辑0信号 ( 最大)
15 VDC，， ，，，，2.5mA
5 VDC，， ，，，，1mA
同时接通的输入
14
最大电缆长度
屏障
非屏障
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)
数字量输出特征
本机集成数字量输出点数
10
输出类型
继电器，， ，，，，干触点
额定电压
-
输出电压规模
-
逻辑1信号（最 。。。。。。
-
逻辑0信号（最大）
-
每点额定电流
2A
每个公共端额定电流
-
泄电流（最大）
-
浪涌电流（最大）
7A，， ，，，，触点关闭
灯负载（最大）
30W DC/200W AC
高速脉冲输出
最大频率
-
接通电阻（接点）
0.2Ω
隔离（现场与逻辑）
-
延时
-
额定负载下的触点寿命
100,000次通断
同时接通的输出
所有输出点
两个输出并联
否
最大电缆长度
屏障
非屏障
500米
150米
模拟量输入特征
输入数目
2
输入方法
单端输入
输入（电压）规模
+/-10V DC
满量程规模
-32000～+32000
输入阻抗
>100K
最大输入电压
30V
区分率
11bits 加 1符号位
模数转换时间
125ms
阶跃响应
250ms
噪声抑制
典范值：-20dB◎ 50HZ
模拟量输出特征
输出数目
1
信号规模
电压
0~10V
电流
0~20mA
数据名堂满量程规模
0~32000
区分率
12位
LSB值
电压
2.50mV
电流
5.00μA
隔离
无
精度
最差情形
（0-55°）
电压输出
±2%满量程
电流输出
±3%满量程
典范情形
（25°）
电压输出
±1%满量程
电流输出
±1%满量程
稳固时间
电压输出
小于50us
电流输出
小于100us
最大输出驱动
电压输出
最小5000Ω
电流输出
最大500Ω
*支持新版V2编程卡
*超等电容掉电坚持时间约为100个小时，， ，，，，扩展电池为200天
*电池卡电量缺乏报警功效：低于2V时，， ，，，，报警位SM195.0
控制端子及通讯端口

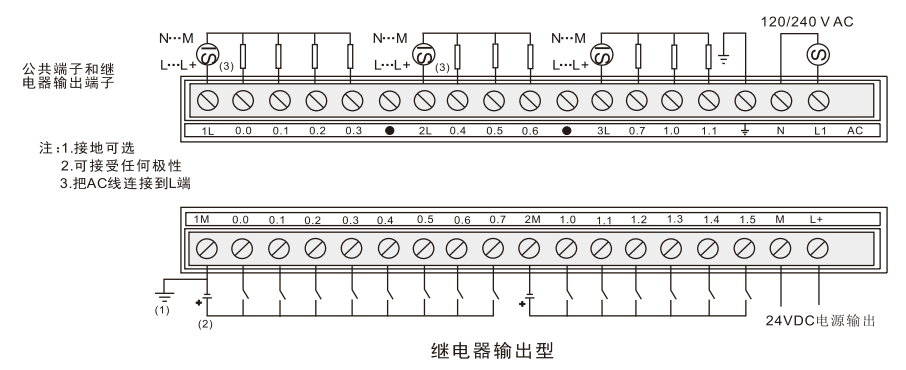

端子接线
214-2BD45-0324接线端子
RS485通讯接口
毗连器
插针号
PORT1/FPORT1（RS485）
PORT0/FPORT0（RS485）
1
机壳接地
机壳接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
发送申请
发送申请
5
+5V地
+5V地
6
+5V，， ，，，，100Ω
+5V，， ，，，，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
毗连器外壳
机壳接地
机壳接地
端子界说
AMS-03模拟量输入输出扩展板的结构图和端子示意图如下所示，， ，，，，后续表格中列出了各个端子位的界说，， ，，，，装置和毗连扩展板时，， ，，，，请严酷遵照端子位界说举行毗连 。。。。。。
=表1 AMS-03端子位界说
端子位
信号界说
端子位
信号界说
1
悬空
5
模拟输入A+
2
电压输出VO
6
模拟输入B+
3
电流输出IO
7
地GND-M
4
地GND-M
8
大地
- 典范应用
-
系统设置计划
系统可以由一个单独的CPU主控模？？樽槌，， ，，，，可由一个CPU外加最多7个种种型号的可选扩展模？？组成，， ，，，，还可以一个单独的CPU外加BD扩展模？？樽槌 。。。。。。
- 装置规格
-
产品的装置和运行要求

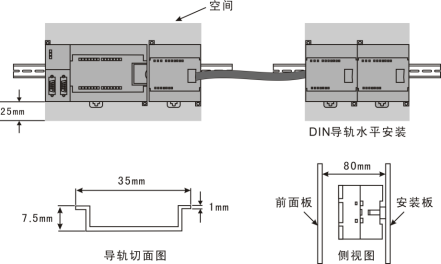

装置尺寸
