- 概览
-
订货数据：
规格参数 订货号

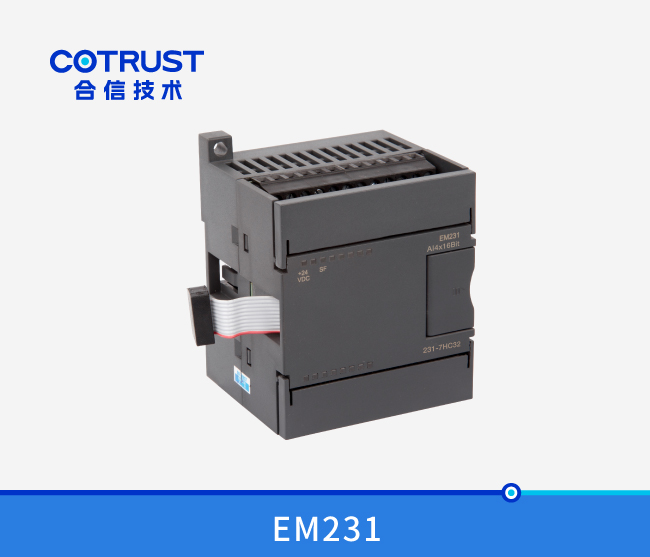

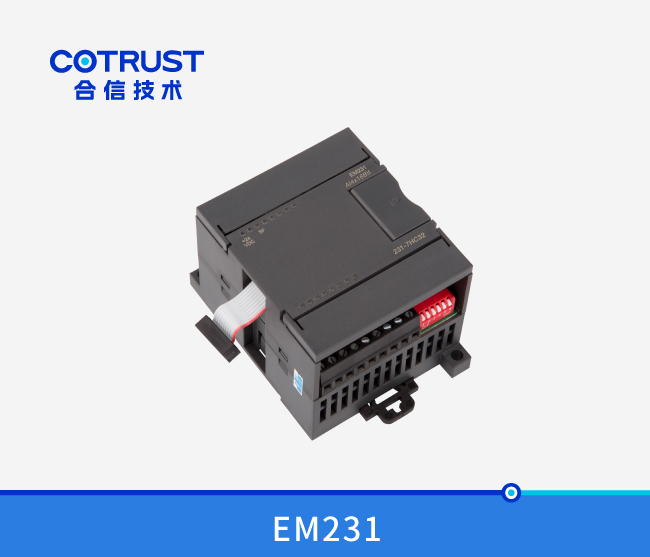

CTSC-200 EM231高速高精度模拟量输入？？？？？椋，，，， ，4路电压输入, 16BIT，，，，， ，集成两路10V DC输出 CTS7 231-7HC32
- 手艺参数
-
性能参数：
物理特征
尺寸(宽×高×深)
71×80×62mm
功耗
3.5W
电流消耗
+5V DC消耗电流
40 mA
L+
35 mA L+线圈电压规模
20.4～28.8V DC LED灯指示
24V 电源状态，，，，， ，亮体现电源正常，，，，， ，灭体现电源故障 电源部分
输出电压
10V DC 额定输出电流
10mA 输出短路保唬；；；
是 模拟量输入特征
输入点数
4 隔离(现场与逻辑电路间)
有 输入类型
差分输入 量程
±10V, ±5V 最大输入电压
30V 最大输入电流
25 mA
极性反接保唬；；；
有
允许的差分电压
UCM电压
3V 输入地与电源地之间的最大差分电压
75V DC 电流输入
0～20 mA 丈量原理
一连靠近 每通道转换时间
小于1ms 四通道最大转换时间
小于4ms 精度
15位+符号位 共模抑制比
大于85dB，，，，， ，DC - 60Hz 电压丈量误差(极限值)
小于0.1% 线性误差 (整个量程)
± 0.05 % AD转换器区分率
16位 量程选择
下表所示为怎样用DIP开关设置EM 2314AI？？？？？榈牧砍。。。。。。？？？？？1、2和3可选择模拟量输入规模。。。。。。。所有的输入设置成相同的模拟量输入规模。。。。。。。下表中，，，，， ，ON为接通，，，，， ，OFF为断开。。。。。。。
需要特殊注重的是，，，，， ，未使用的DIP开关SW4～SW6，，，，， ，必需设置到OFF的位置。。。。。。。
SW1 SW2 SW3 满量程输入 区分率 OFF OFF ON ± 10 V 312.5uV ON OFF ± 5 V 156.25uV
滤波特征选择表
下表所示为怎样用DIP开关设置EM 231-7HC？？？？？榈穆瞬üπВ，，，， ，？？？？？槌龀蟂W6为OFF
开关 设置特征 阶跃响应时间 SW6 OFF：加滤波 OFF：4mS ON：不加滤波 ON：2mS
- 典范应用
-
量程选择
下表所示为怎样用DIP开关设置EM 231 4AI？？？？？榈牧砍。。。。。。？？？？？1、2和3可选择模拟量输入规模。。。。。。。所有的输入设置成相同的模拟量输入规模。。。。。。。下表中，，，，， ，ON为接通，，，，， ，OFF为断开。。。。。。。
需要特殊注重的是，，，，， ，未使用的DIP开关SW4～SW6，，，，， ，必需设置到OFF的位置。。。。。。。
SW1 SW2 SW3 满量程输入 区分率 OFF OFF ON ± 10 V 312.5uV ON OFF ± 5 V 156.25uV
滤波特征选择表
下表所示为怎样用DIP开关设置EM 231-7HC？？？？？榈穆瞬üπВ，，，， ，？？？？？槌龀蟂W6为OFF
开关 设置特征 阶跃响应时间 SW6 OFF：加滤波 OFF：4mS ON：不加滤波 ON：2mS
- 装置规格
-
尺寸图：
接线图：
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 相关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
