- 概览
-
订货数据：
规格参数 订货号 CAN 主站通讯扩展板， ，，，， ，1Mbps， ，，，， ，光电隔离 CTH2 CAN-01S1-EB
- 手艺参数
-
规格项目
CTH2 CAN-01S1-EB
适用产品
CPU H224X/H226XL/H228XL
CANopen通讯功效
通讯接口
1个（8 Pin端子）
传输率（kbps）
1000
800
500
250
125
50
20
最大长度（m）
25
50
100
250
500
1000
2500
最大站地点
127
站点地点规模
1-127
最大主站带从站数
32
最大数字量会见
字节数
内存起始地点
输入
64
IB16
输出
64
QB16
最大模拟量会见
通道数
内存起始地点
输入
162
AIW64
输出
162
AQW64

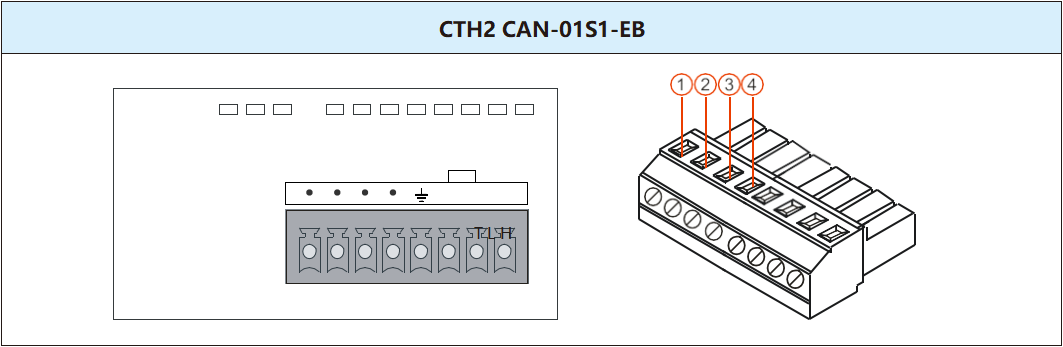

CAN-01扩展板的接线图及端子示意图如下所示， ，，，， ，后续表格中列出了各个端子位的界说， ，，，， ，装置和毗连扩展板时， ，，，， ，请严酷遵照端子位界说举行毗连。。。 。。
端子位
信号界说
1
CAN_H
2
CAN_L
3
匹配终端电阻时， ，，，， ，请将2与3短接
4
地
