- 概览
-
规格参数
订货号
CAN主站通讯扩展板，，，，，，1Mbps,光电隔离，，，，，，支持CAN硬件组态块和EDS文件

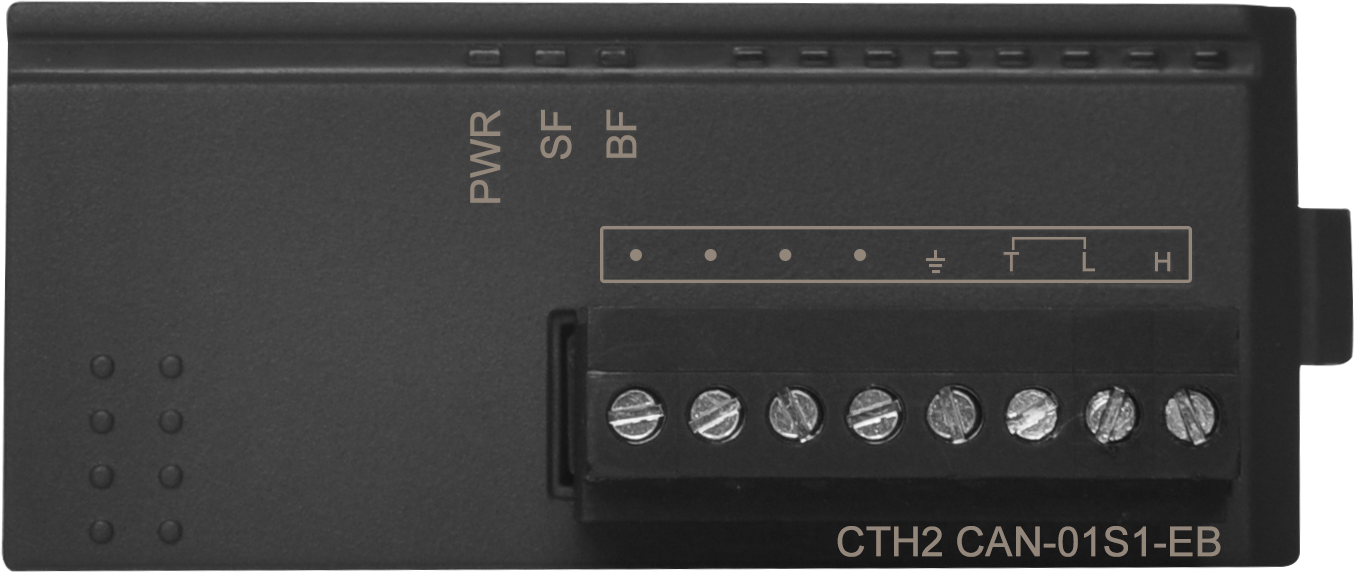

CTH2 CAN-01S2-EB
- 手艺参数
-
集成通讯功效（CANopen）-扩展CAN通讯板型号CTH2-CAN-01S2-EB时使用
适用机型
V5升级版CTSC系列，，，，，，CTH200系列和CTMC系列PLC
通讯接口
1个（8 Pin端子）”见CANopen通讯接口表”
传输率（kbps）
1000
800
500
250
150
50
20
最大长度（m）
25
50
100
250
500
1000
2500
最大站地点
127
站点地点规模
1-127
最大主站带从站数
32
设置方法
CAN硬件组态块和EDS文件
最大数字量会见
通俗IO
CANopen专用IO
字节数
内存起始地点
字节数
内存起始地点
输入
16
IB0
输入
64
IB16
输出
16
QB0
输出
64
QB16
最大模拟量会见
通俗IO
CANopen专用IO
通道数
内存起始地点
通道数
内存起始地点
输入
32
AIW0
输入
162
AIW64
输出
32
AQW0
输出
162
AQW64
集成通讯功效（CANFree）-扩展CAN通讯板时型号CTH2-CAN-01S2-EB时使用
通讯协议
CanFree
使用方法
通过内部库指令支持
- 典范应用
- 装置规格
-

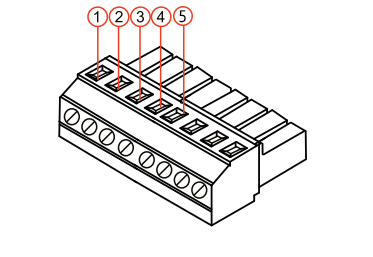

CAN-01扩展板的接线图及端子示意图如下所示，，，，，，后续表格中列出了各个端子位的界说，，，，，，装置和毗连扩展板时，，，，，，请严酷遵照端子位界说举行毗连。。。。。。
端子位
信号界说
1
CAN_B
2
CAN_A
3
匹配终端电阻时，，，，，，请将2与3短接
4
地
5
M : 在通讯不稳固时可接地，，，，，，若稳固的话可不接地。。。。。。
