- 概览
-
订货数据
规格参数
订货号
CPU H228XL 96KB程序空间/110KB数据空间，，，，220VAC电源，，，，36DI/24DO继电器输出，，，，2A，，，，2个PPI/自由通讯口，，，，1个以太网通讯口
CTH2 218-3BX33-0X60
- 手艺参数
-
手艺参数
物理特征
尺寸（宽×高×深）
200×100×70mm
功耗
15W
存储器特征
程序存储器
基本48KB，，，，可扩展至96K
数据存储器
基本10KB，，，，可扩展至110KB
掉电坚持时间（超等电容）
约112小时(典范值)
掉电坚持时间（外接电池）
约200天(典范值)
通例特征
准时器总数
1ms
10ms
100ms
512
4
272
236
计数器总数
256(由超等电容备份)
内存存贮器位
256(由超等电容备份)
内存存储位掉电坚持时间
112小时（典范值）
时间中止
2个1ms区分率
边沿中止
4个上升沿和/或4个下降沿
模拟电位器
2个8位区分率
布尔量运算执行时间
0.15?s
浮点运算执行时间
8?s
时钟
内置
额定输入电压
24VDC
电源供应
本机及扩展总线+5V
+5V
+24V
1A
10mA
300mA
集成的通讯功效
通讯接口
2个通讯口，，，，PORT0:PPI/自由口，，，，标准RS485电平，，，，PORT1:PPI/自由口，，，，RS485电平
PPI波特率(baud)
9.6kbps、19.2kbps和187.5kbps
自由口波特率(baud)
1.2kbps ~ 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，，，，38.4kbps时1200米
50米
最大站点数
每段32个站，，，，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是（NETR/NETW），，，，共8个，，，，2个保存
以太网通讯功效
通讯接口
1个标配以太网口
通讯标准
切合IEEE802.3标准
传输速率
10Mbps 和100Mbps自顺应
自顺应交织毗连
不支持
毗连到工业以太网的接口(10/100Mbps)
RJ45插座
协议类型
UDP/TCP协议
支持MICO以太网编程，，，，支持PLC间以太网通讯。。。。。。。
设置方法
支持上位机通过网口搜索PLC，，，，支持网口下载系统设置。。。。。。。
最大毗连数
每个PLC支持最多8个UDP毗连，，，，支持最多4个TCP毗连。。。。。。。
IT毗连的最大数目
8个UDP_PPI毗连，，，，其中4个主站和4个从站。。。。。。。
4个ModBus_TCP毗连，，，，2个主站和2个从站。。。。。。。
用户数据数目
最多200个字节用于TCP/IP传输。。。。。。。
最多240个字节用于ModBus_TCP传输。。。。。。。
端口
外地：1~65535
远程效劳器：8888
启动时间或复位后重新启动时间
约莫3秒。。。。。。。
指示灯
绿色RMC指示灯:亮：远程控制生效，，，，灭：远程控制失效
绿色以太网指示灯：亮：毗连，，，，闪灼：传输 ；；；；灭：未毗连
每段最大电缆长度
100m
隔离
通讯口隔离
I/O特征
本机数字量输入点数
36
输入类型
漏型/源型
本机数字量输出点数
24
输出类型
继电器干触点
数字I/O映象区
640DI/640DQ（含CAN通讯专用映像区）
模拟I/O映象区
194AI/194AQ（含CAN通讯专用映像区）
允许最大扩展I/O模浚浚？？？槭
7
脉冲捕获输入
24
高速计数器
总数
单相计数器
两相计数器
6
6×50KHz
4×30KHz
数字量输入特征
本机集成数字量输入点数
36
输入类型
漏型/源型
额定电压
24V DC
输入电压规模
20.4~28.8V DC
浪涌电压
35V DC，，，，一连0.5s
逻辑1信号 ( 最小)
逻辑0信号 ( 最大)
15 VDC，，，，2.5mA
5 VDC，，，，1mA
毗连2线靠近开关传感器（BERO）
允许的泄电流（最大）
1mA
输入滤波
可设置，，，，支持0.2ms，，，，0.4ms，，，，0.8ms，，，，1.6ms，，，，3.2ms，，，，6.4ms，，，，12.8ms，，，，默以为6.4ms
隔离(现场与逻辑)
隔离组
500V AC，，，，1分钟
见接线图同时接通的输入
36
最大电缆长度
屏障
非屏障
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)
数字量输出特征
本机集成数字量输出点数
24
输出类型
继电器-干触点
输出额定电压
DC：24V，，，，AC：110V/220V
输出电压规模
DC：5～30V，，，，AC：5～250V
输出电流（最大）
2A
浪涌电流
5A，，，，4s@10%占空比
灯负载
DC：30W /AC：200W
导通电阻
最大0.2Ω
输出延迟
最大10ms
输出频率（最大）
阻性负载：10Hz
灯负载：1Hz
感性负载：0.5Hz
机械寿命（无负载）
10,000,000
触点寿命（额定负载）
100,000
同时接通的输出
24
两个输出并联
是，，，，仅输出同组时
最大电缆长度
屏障
非屏障
500米
150米
- 典范应用
- 装置规格
-

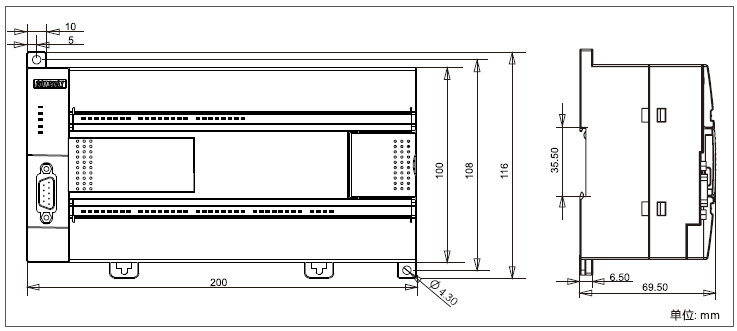

尺寸图：
接线图：
RS485通讯接口界说
毗连器
插针号
PORT1（RS485）
PORT0（RS485）
1
机壳接地
机壳接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
发送申请
发送申请
5
+5V地
+5V地
6
+5V，，，，100Ω
+5V，，，，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
毗连器外壳
机壳接地
机壳接地
4pin端子RS485通讯接口界说（仅限CPU H228XL）
毗连器
端子号
信号
信号界说
1
0V
逻辑地
2
B
RS485+信号B
3
A
RS485-信号A
4
T
终端电阻，，，，毗连
端子3
