- 概览
-

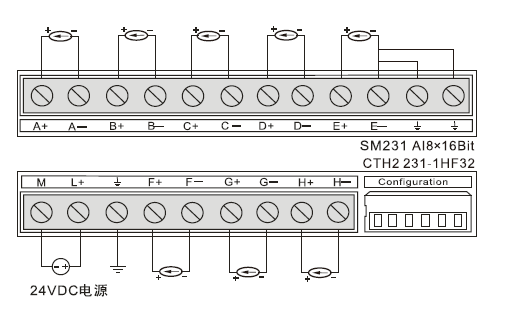

名称 规格形貌 订货号 SM231 SM231 高精度模拟量输入模浚浚浚块，，，8 点输入，，，电流输入，，，光偶隔离
16 位精度
CTH2 231-1HF32
- 手艺参数
-
物理特征
尺寸（W×H×D），，，mm
71.3×80×62
重量
210 g
插入式 I/O 端子
否
电源消耗
总线（5V DC）
25mA
L+
30MA
L+电压规模
20.4～28.8V DC
功率消耗
1W
模拟量输入特征
输入点数
8
输入类型
电流
量程规模
0～20mA；；；；4～20mA
数据字名堂
0～32000
区分率
0.000625 mA（0～20mA）
0.0005 mA（4～20mA）
丈量精度
0.1%
输入阻抗
250Ω
更新时间
100ms（8 通道）
共模电压
120V AC
共模抑制
90dB, 60Hz @ DC
输入滤波衰减
-3db @ 325 HZ
诊断
诊断程序
+24VDC 电源指示灯，，，亮：模浚浚浚块供电正常，，，
灭：模浚浚浚块无电源，，，所有通道数据变为32766
拨码开关设置过失，，，所有通道数据变为32767
隔离特征
现场侧—逻辑
500V AC
现场侧—直流24V
500V AC
直流24V—逻辑
500V AC
寻址方法
VW寻址
- 典范应用
-
量程选择与软件设置
【量程选择开关位置】
【量程选择】
下表所示为怎样用DIP开关设置SM231 8AI模浚浚浚块的量程。。。。浚浚浚开关1、2和3可选择模拟量输入规模。。。。所有的输入设置成相同的模拟量输入规模。。。。
下表中，，，ON为接通，，，OFF为断开。。。。
需要特殊注重的是，，，未使用的DIP开关SW4～SW6，，，必需设置到OFF的位置。。。。
单极性
满量程输入
区分率
SW1
SW2
SW3
OFF
OFF
OFF
0-20mA
0.000625mA
OFF
ON
4-20mA
0.0005mA
【软件设置】
关于SM231 8AI×16位模拟量输入模浚浚浚块，，，其读数是在VW中，，，而不是AIW，，，模浚浚浚块所处的相对位置差别，，，对应的地点也差别。。。。地点盘算公式如下：
x(VWx) = 槽位号 × 64 + 输入通道号 × 2
槽位号对应模浚浚浚块的装置位置，，，紧靠CPU的第一个扩展模浚浚浚块槽位号为0，，，第二个扩展模浚浚浚块槽位号为1，，，依此类推。。。。输入通道共8路，，，从A至G，，，对应的编号为0至7。。。。
下面给出基于上面公式盘算获得的地点速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
提醒
由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分派的地点牢靠为VW0，，，因而若是你的系统中需要同时使用到TD2X或TD200和SM231 8AI模浚浚浚块，，，则SM231 8AI模浚浚浚块不可装置在第一个位置(Slot 0)，，，不然将不可正常事情。。。。

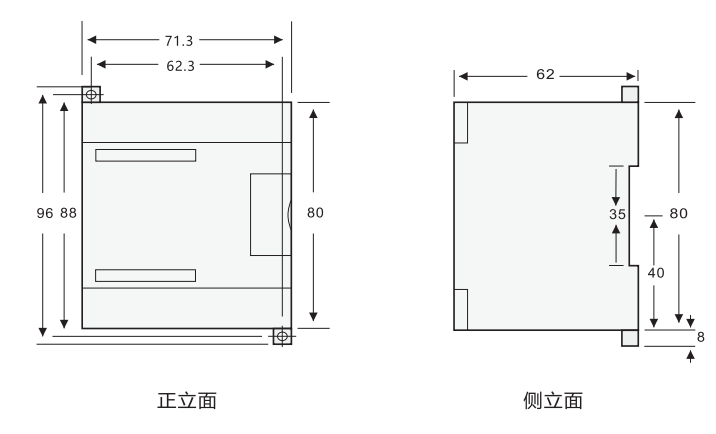

- 装置规格
-
