规格参数
订货号
4.3寸触摸屏，，，，真彩LCD-TFT，，，，256K色，，，，区分率480 x 270，，，，1个RS485口，，，，1个以太网口，，，，1个USB口，，，，可扩展WIFI/4G。。。。
CTS6 T04I-CH030
- 手艺参数
-
手艺参数
CTS6 T04I-CH020
CTS6 T04I-CH030
结构规格
外观尺寸
138.0*86.0*35.0mm
138.0*86.0*35.0mm
开孔尺寸
132.0*80.0mm
132.0*80.0mm
外壳质料
ABS塑料
ABS塑料
外壳颜色
深蓝
深蓝
重量
0.31KG
0.31KG
性能规格-基本特征
处置惩罚器/主频
Cortex A9/1GHz
Cortex A9/1GHz
用户内存
128M Flash + 128M RAM
128M Flash+ 128M RAM
U盘存储
支持，，，，不凌驾32G
支持，，，，不凌驾32G
组态软件
Magicworks HMI V3.9.3以上
Magicworks HMI V3.9.3以上
Flash数据纪录屏内
最多200万条
最多200万条
实时时钟
有
有
性能规格-显示特点
液晶屏
4.3寸（16 : 9）TFT显示屏，，，，LED背光
4.3寸（16 : 9）TFT显示屏，，，，LED背光
色彩
256K真彩色
256K真彩色
区分率
480 * 272
480 * 272
配景光的平均亮度寿命
20000小时（典范值）
20000小时（典范值）
触摸面板
4线电阻式
4线电阻式
性能规格-通讯接口
PORT1串口
9针母头，，，，RS485（毗连PLC）
9针母头，，，，RS485（毗连PLC）
USB接口
主装备接口，，，，毗连USB从装备，，，，如USB鼠标，，，，U盘，，，，USB打印机、WiFi模？？？？
主装备接口，，，，毗连USB从装备，，，，如USB鼠标，，，，U盘，，，，USB打印机、WiFi模？？？？
以太网口
--
RJ45接口，，，，毗连PLC，，，，下载工程
WIFI
毗连PC、Router、手机、下载工程
毗连PC、Router、手机、下载工程
- 典范应用
-
电气规格
额定电压
24VDC
24VDC
电压规模
20.4VDC-28.8VDC
20.4VDC-28.8VDC
额定事情电流
250mA（典范）
250mA（典范）
情形规格
事情温度
0～50℃
0～50℃
事情湿度
10%-90%（无凝露）
10%-90%（无凝露）
存储温度
-20℃～60℃
-20℃～60℃
振动频率
三轴偏向：10Hz，，，，3MM，，，，半小时10～55Hz，，，，2g，，，，半小时
三轴偏向：10Hz，，，，3MM，，，，半小时10～55Hz，，，，2g，，，，半小时
冷却方法
自然风冷
自然风冷
产品认证
产品认证
切合CE认证标准
切合CE认证标准
防护品级
前面板IP65
前面板IP65
- 装置规格
-

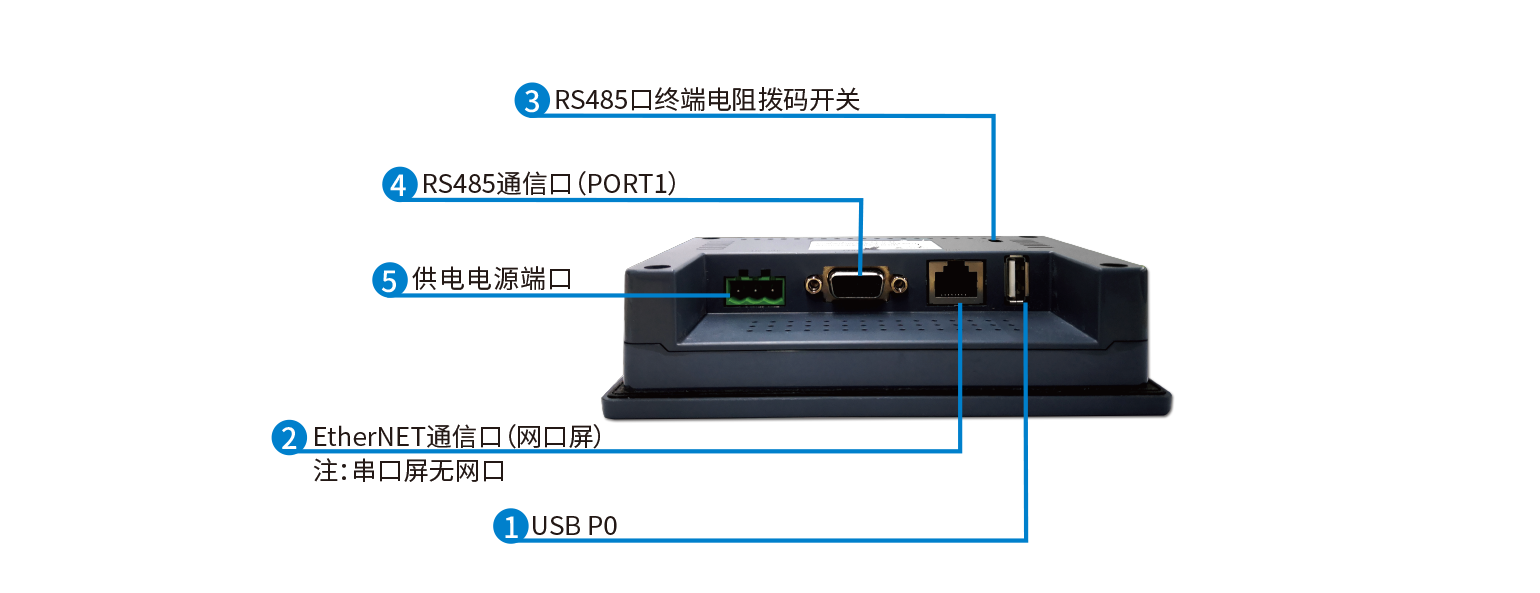

TP04i以太网HMI的接口示意图如下：
RS485通讯接口形貌：
RS485通讯口
针脚号
PORT1信号
1
大地
2
-
3
RS485 D1+
4
-
5
0V DC
6
+5V DC
7
24V DC
8
RS485 D1-
9
-
TP04i的装置方法：

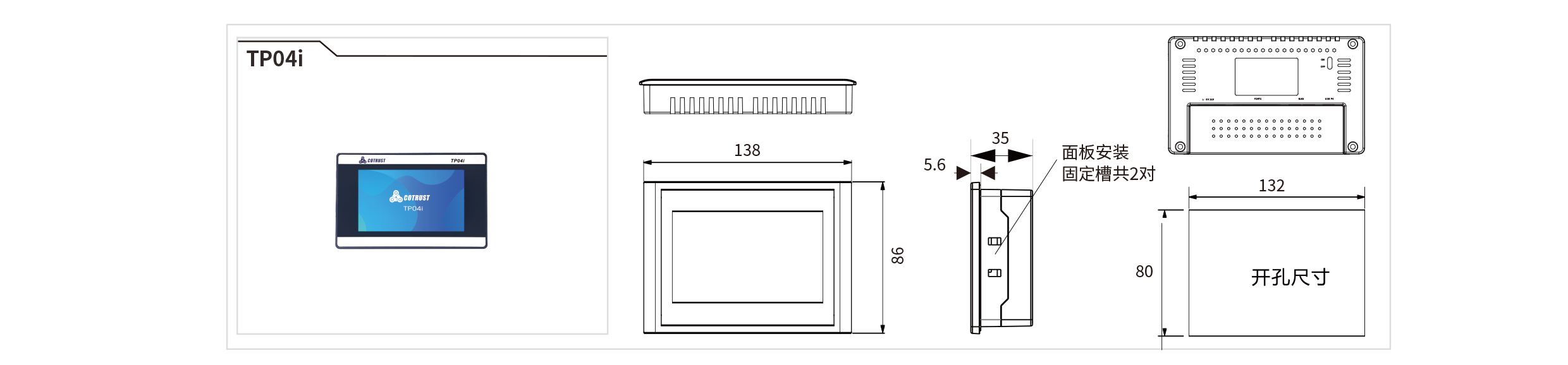

TP04i产品的装置尺寸图如下所示：
