- 概览
-
规格参数
订货号
12.1寸触摸屏， ，，，，，，真彩LCD-TFT， ，，，，，，256K色， ，，，，，，区分率1024 x 768， ，，，，，，1个RS485， ，，，，，，1个USB口， ，，，，，，1个以太网口， ，，，，，，可扩展WIFI/4G。。。。。。
CTS6 T12I-CH032
- 手艺参数
-
结构规格
外观尺寸
318.5*244.5**48mm
开孔尺寸
304*230mm
外壳质料
ABS塑料
重量
2.1KG
性能规格-基本特征
处置惩罚器/主频
Cortex A9/1GHz
用户内存
256MB
U盘存储
支持， ，，，，，，不凌驾32G
组态软件
Magicworks HMI V3.8.3以上
Flash数据纪录屏内
最多200万条
实时时钟
有
性能规格-显示特点
液晶屏
12.1寸TFT显示屏， ，，，，，，LED背光
色彩
256K真彩色
区分率
1024*768
配景光的平均亮度寿命
50000小时（典范值）
触摸面板
4线电阻式
性能规格-通讯接口
PORT1串口
9针母头， ，，，，，，RS485（毗连PLC）
USB接口
主装备接口， ，，，，，，毗连USB从装备， ，，，，，，如USB鼠标， ，，，，，，U盘， ，，，，，，打印机
以太网口
RJ45接口， ，，，，，，毗连PLC， ，，，，，，PC， ，，，，，，下载工程
WIFI
毗连PC、Router、手机、下载工程
电气规格
额定电压
24VDC
电压规模
20.4VDC-28.8VDC
额定事情电流
300mA（典范）
EFT
2000V
外部USB扩展WIFI通讯规格
最高传输速率
150Mbps
网络标准
IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
频率规模
2.4GHz
信道数
1-13
天线数目
1
天线类型
外置带吸盘WIFI模？？椋 ，，，，，，可拆卸
天线增益
3dB
传输距离
室外大于50米
情形规格
事情温度
0～50℃
事情湿度
10%-90%（无凝聚）
存储温度
-20℃～60℃
振动频率
三轴偏向：10Hz， ，，，，，，3MM， ，，，，，，半小时10～55Hz， ，，，，，，2g， ，，，，，，半小时
冷却方法
自然风冷
产品认证
产品认证
CE
防护品级
前面板IP65， ，，，，，，后面板IP20
- 典范应用
- 装置规格
-

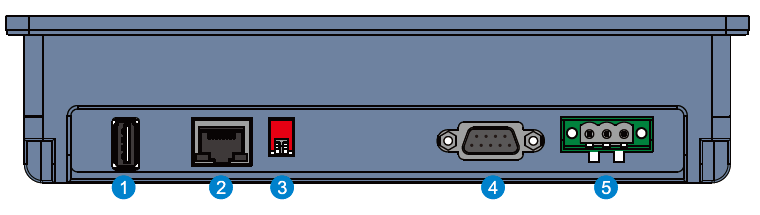

1） TP12I以太网HMI的接口示意图如下：
① USB P0：主装备接口， ，，，，，，毗连USB从装备， ，，，，，，如WIFI模？？椤盘、USB打印机、鼠标等。。。。。。
② EtherNET通讯口：支持工程文件下载、以太网通讯等。。。。。。
支持ModBus_TCP/IP、CO-TRUST UDP PPI通讯协议， ，，，，，，支持工程文件下载；；；；；；；
③ SW拨码开关(1：PORT1， ，，，，，，2：PORT0)
用于选择是否使用本机内部自带的RS485终端电阻举行匹配。。。。。。
④ RS485通讯口(PORT1)：支持多种通讯协议(MODBUS RTU、Omron Hostlink/Multilink、Omron finslink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、Fatek FBs、LS MASTER-K Cnet)。。。。。。
⑤ 供电电源接口
24VDC电源接口
备注：下载工程可以通过U盘， ，，，，，，以太网口或WIFI毗连举行下载操作。。。。。。
RS485通讯接口形貌：
RS485通讯口
针脚号
PORT1信号
1
大地
2
-
3
RS485 D1+
4
-
5
0V DC
6
+5V DC
7
24V DC
8
RS485 D1-
9
-

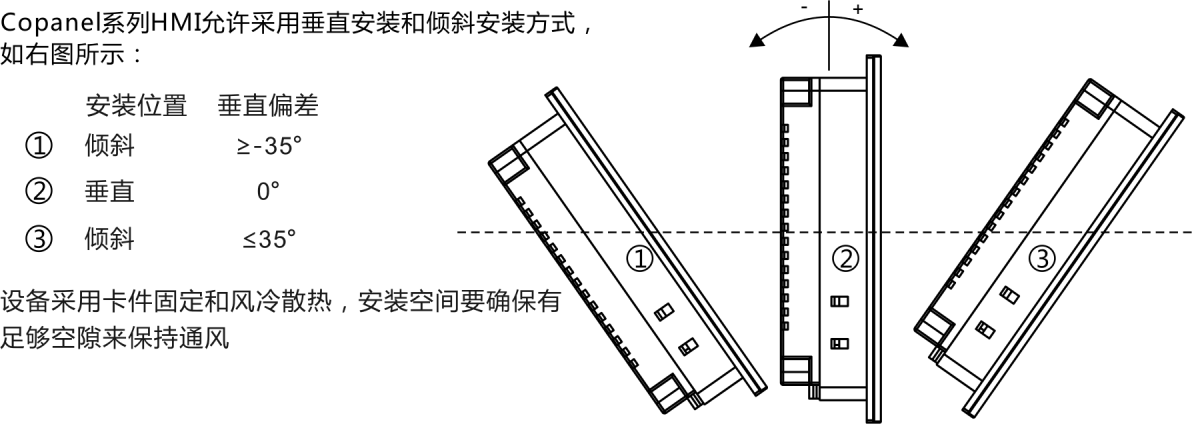

TP12i的装置方法：

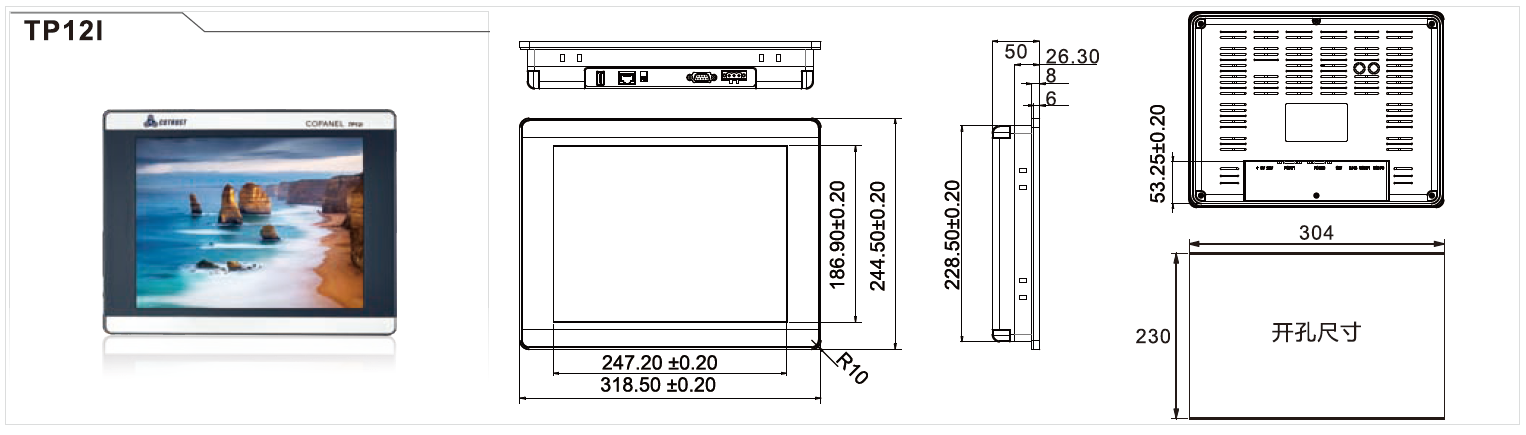

TP12i产品的装置尺寸图如下所示
