- 概览
- 手艺参数
-

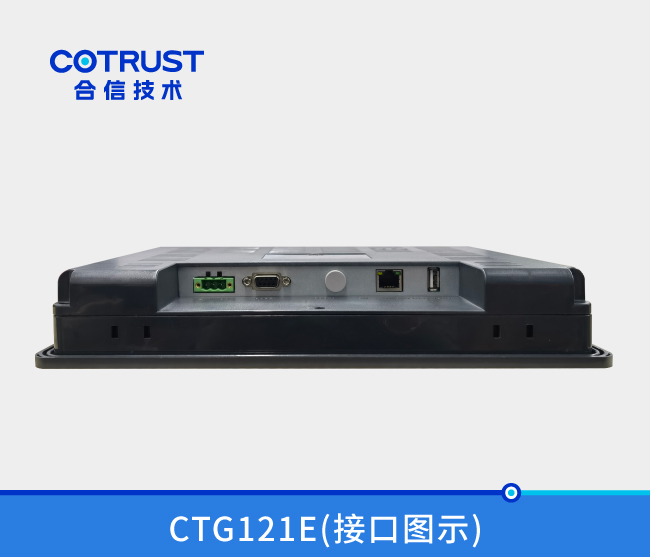

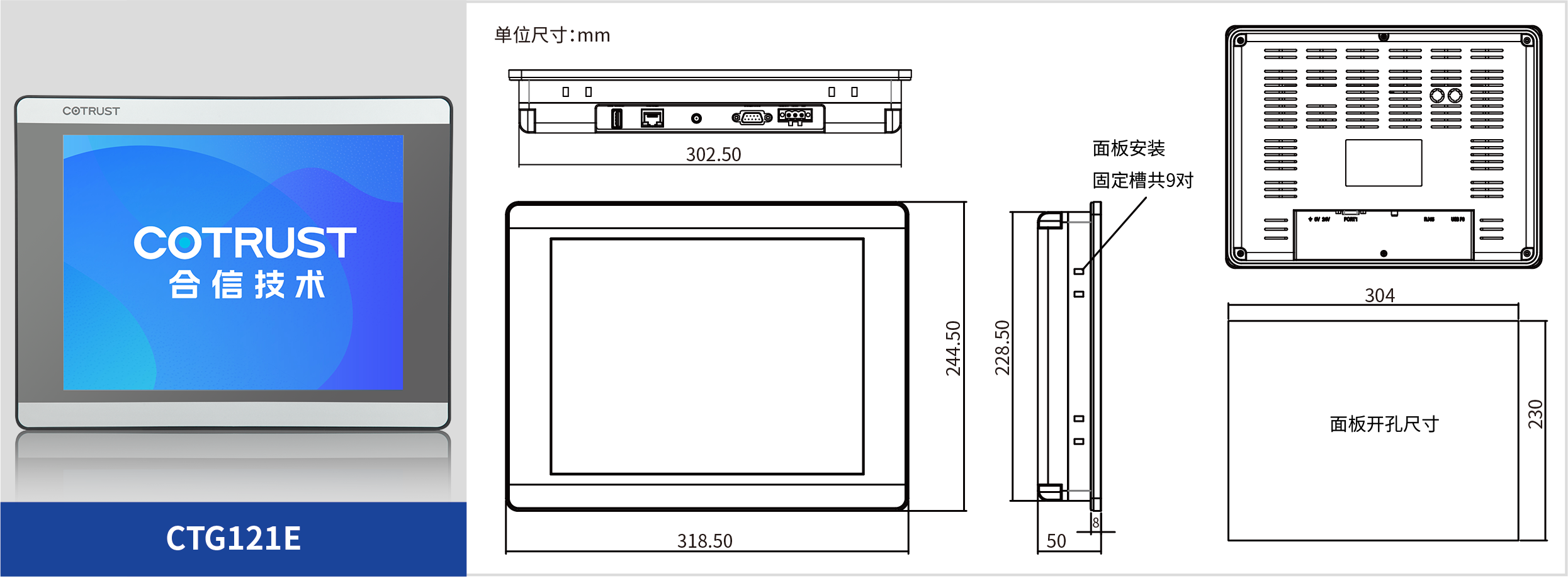

产品订货号 CTG121E(网口屏) 硬件规格 显示屏 尺寸 12.1''(4:3)TFT LCD屏 液晶屏可视角度 89’ 89’ 89’ 89’ 区分率 1024*768 显示亮度 450cd/m2 色彩 24位真彩色 配景光平均亮度寿命（25℃) 30000小时（典范值） 触控屏 4线工业电阻触摸屏 处置惩罚器 双核Cortex-A7处置惩罚器,1.0GHz 存储器 256MBDDR3 FLASH 256MB 实时时钟 内置RTC ，， ，， ，，掉电坚持2年 ，， ，， ，，电池供电 串口 1*RS485 （PORT1） 以太网口 1*10/100M自顺应 USB 1*USB Host 电气规格 输入电压 24±20% VDC 额定事情电流 0.4A CE 通过CE认证 ，， ，， ，，切合以下标准： EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019 EN IEC 61326-1:2021,EN 61131-2:2007 情形要求 事情温度 -10°C~50°C 贮存温度 -20℃~60℃ 情形湿度 5%-90%（无冷凝） 使用情形 无油烟、无侵蚀性气体、无可燃性气体、导电性灰尘不严重 ，， ，， ，，无阳光直射 冷却方法 自然风冷 装置规格 防护品级 前面板切合IP65（配合平整盘柜装置） ，， ，， ，，机死后壳切合IP20 机械机构 工程塑料 ，， ，， ，，深灰 整机尺寸(宽*高*深) 319.0*245.0*50.0mm 开孔尺寸(宽*高) 304.0*230.0mm 装置方法 面板装置 整机重量 约2.2KG 软件 MagicWorks HMI软件 V4.1.2及以上版本 通讯协议 RS485 串口 PORT1 串口现在仅支持以下协议：①COTRUST CTS7100/200（PPI/MPI）、② COTRUST CTH300（PPI/MPI）、③SIMATIC S7 200（PPI/MPI）、④Modicon ModBus RTU (注：屏做主站） RJ45 网口 网口现在仅支持以下协议：①COTRUST UDP PPI、②Modicon Modbus TCP/IP、③SIMATIC S7 200 SMART (Ethernet)、④Siemens S7-1200/S7-1500(Ethernet）-只支持绝对地点 (注：屏做主站） 注：CTG系列屏不支持的协议：
1.串口不支持欧姆龙/永宏/台达/松下/三菱协议.
2.串口不支持打印机协议（微打）。。。
3.暂不支持数据转发功效（包括MICO通讯、远程给PLC下载程序和监控） ，， ，， ，，不支持OPC UA SERVER协议。。。
4.USB口不支持CTS6 291-wifi ？？ ？？ ？？？。。。
- 典范应用
- 装置规格
-
- 样本/手册/软件
