- 概览
-

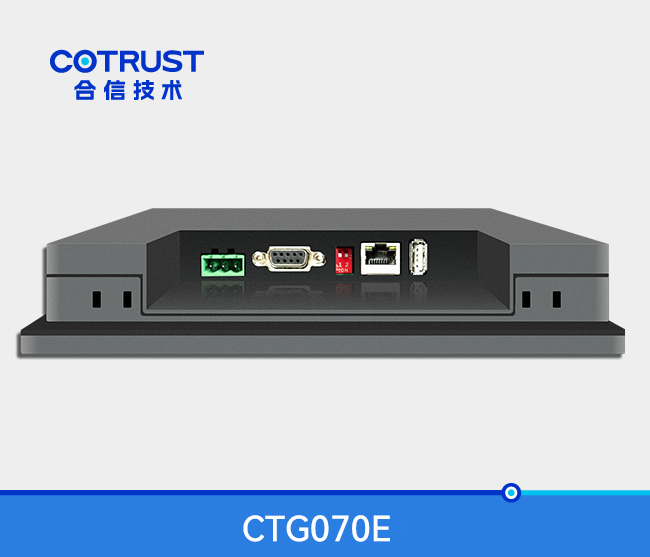

规格参数 订货号 7寸触摸屏；；； ；16:9TFT LCD屏；；； ；区分率1024*600；；； ；1个以太网口、1个RS485口、1个USB口；；； ；USB口可扩展WiFi。。。。。 。 CTG070E
- 手艺参数
-
产品订货号 CTG070 (串口屏) CTG070E(网口屏) 硬件规格 显示屏 尺寸 7.0''(16:9)TFT LCD屏 7.0''(16:9)TFT LCD屏 液晶屏可视角度 85’ 85’ 85’ 85’ 85’ 85’ 85’ 85’ 区分率 1024*600 1024*600 显示亮度 250cd/m2 250cd/m2 色彩 24位真彩色 24位真彩色 配景光平均亮度寿命（25℃) 20000小时（典范值） 20000小时（典范值） 触控屏 4线工业电阻触摸屏 4线工业电阻触摸屏 处置惩罚器 双核Cortex-A7处置惩罚器,1.0GHz 双核Cortex-A7处置惩罚器,1.0GHz 存储器 128MBDDR3 128MBDDR3 FLASH 128MB 128MB 实时时钟 内置RTC， ，，掉电坚持2年， ，，电池供电 内置RTC， ，，掉电坚持2年， ，，电池供电 串口 1*RS485 （PORT1） 1*RS485 （PORT1） 以太网口 / 1*10/100M自顺应 USB 1*USB Host 1*USB Host 电气规格 输入电压 24±20% VDC 24±20% VDC 额定事情电流 0.25A 0.25A CE 通过CE认证， ，，切合以下标准： EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019 EN IEC 61326-1:2021,EN 61131-2:2007 情形要求 事情温度 0°C~50°C 贮存温度 -20℃~60℃ 情形湿度 5%-90%（无冷凝） 使用情形 无油烟、无侵蚀性气体、无可燃性气体、导电性灰尘不严重， ，，无阳光直射 冷却方法 自然风冷 装置规格 防护品级 前面板切合IP65（配合平整盘柜装置）， ，，机死后壳切合IP20 机械机构 工程塑料， ，，深灰 工程塑料， ，，深灰 整机尺寸(宽*高*深) 203*149*34mm 203*149*34mm 开孔尺寸(宽*高) 192.0*138.0mm （兼容TP07I) 192.0*138.0mm （兼容TP07I) 装置方法 面板装置 面板装置 整机重量 约0.7KG 约0.7KG 软件 MagicWorks HMI软件 V4.0.1 20240918 及以上版本 V4.0.1及以上版本 通讯协议 RS485 串口 PORT1 串口现在仅支持以下协议：①COTRUST CTS7100/200（PPI/MPI）、② COTRUST CTH300（PPI/MPI）、③SIMATIC S7 200（PPI/MPI）、④Modicon ModBus RTU (注：屏做主站） RJ45 网口 网口现在仅支持以下协议：①COTRUST UDP PPI、②Modicon Modbus TCP/IP、③SIMATIC S7 200 SMART (Ethernet)、④Siemens S7-1200/S7-1500(Ethernet）-只支持绝对地点 (注：屏做主站） 注：CTG系列屏不支持的协议： 1.串口不支持欧姆龙/永宏/台达/松下/三菱协议. 2.串口不支持打印机协议（微打）。。。。。 。 3.暂不支持数据转发功效（包括MICO通讯、远程给PLC下载程序和监控）， ，，不支持OPC UA SERVER协议。。。。。 。 4.USB口不支持CTS6 291-wifi ？？？椤！！。。 。
- 典范应用

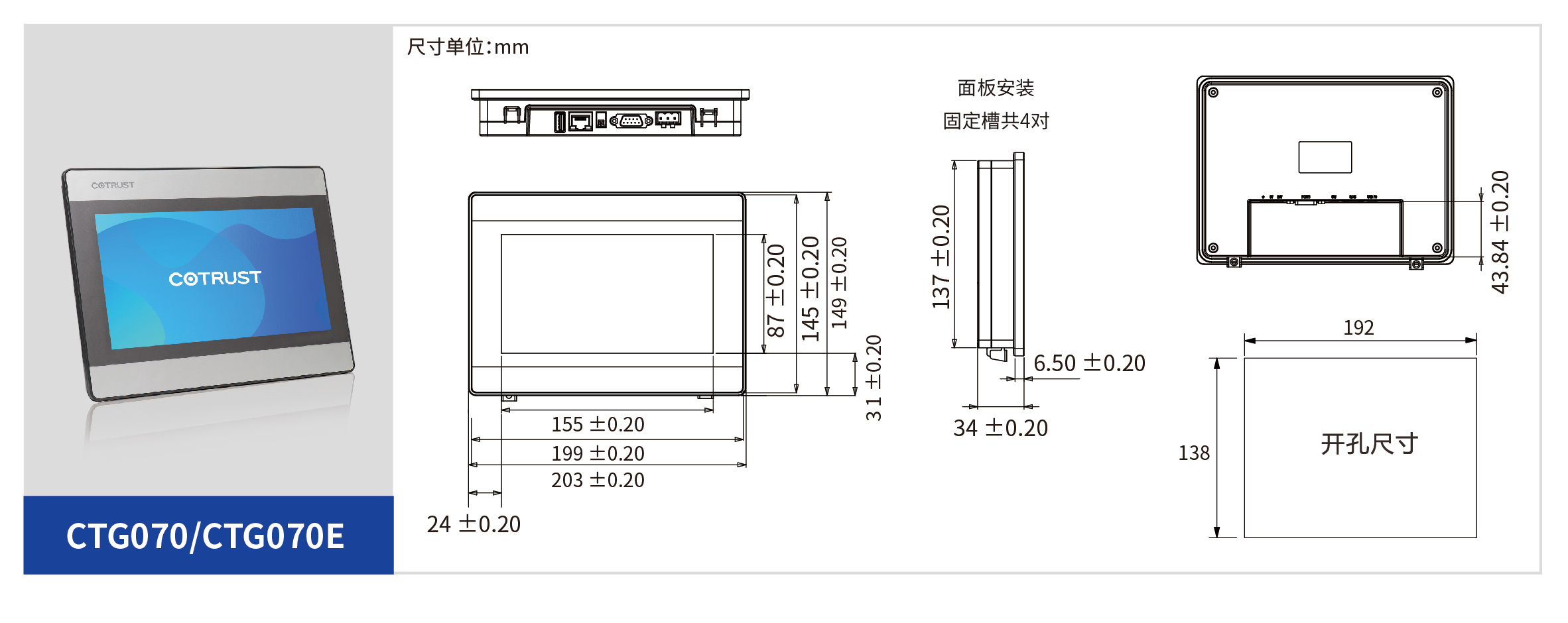

- 装置规格
-
- 样本/手册/软件
