【威客电竞方型全自动锂电池卷绕机计划】为您的电池保驾护航
2017.11.22

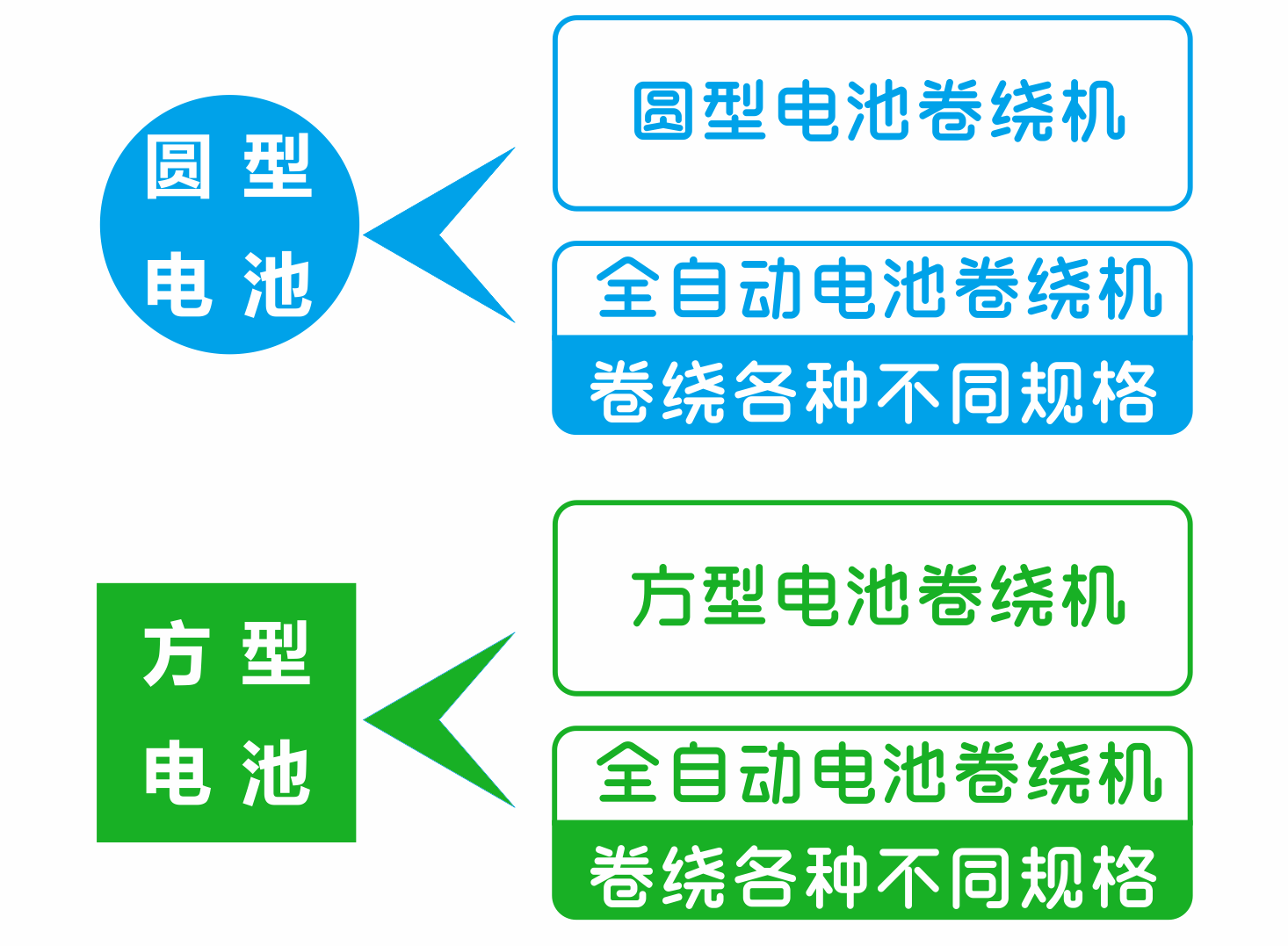

电池卷绕行业远景——锂电池卷绕机
千亿的市场，，，，
动力电池，，，，电机，，，，电控成为未来生长的焦点。。。。。。。
电池卷绕机是电池生产中的要害的必备的装备。。。。。。。
今天小合主要解密：
方型全自动锂电池卷绕机。。。。。。。

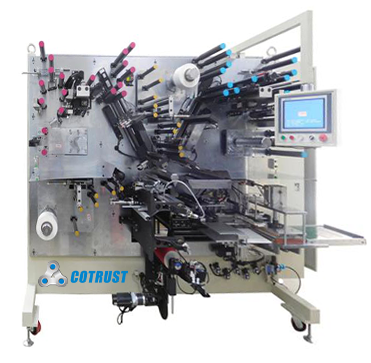

方型全自动卷绕机-机型先容
锂电池卷绕机是把整卷的正负极片和隔膜通过卷绕的方法做成电芯的要害装备。。。。。。。

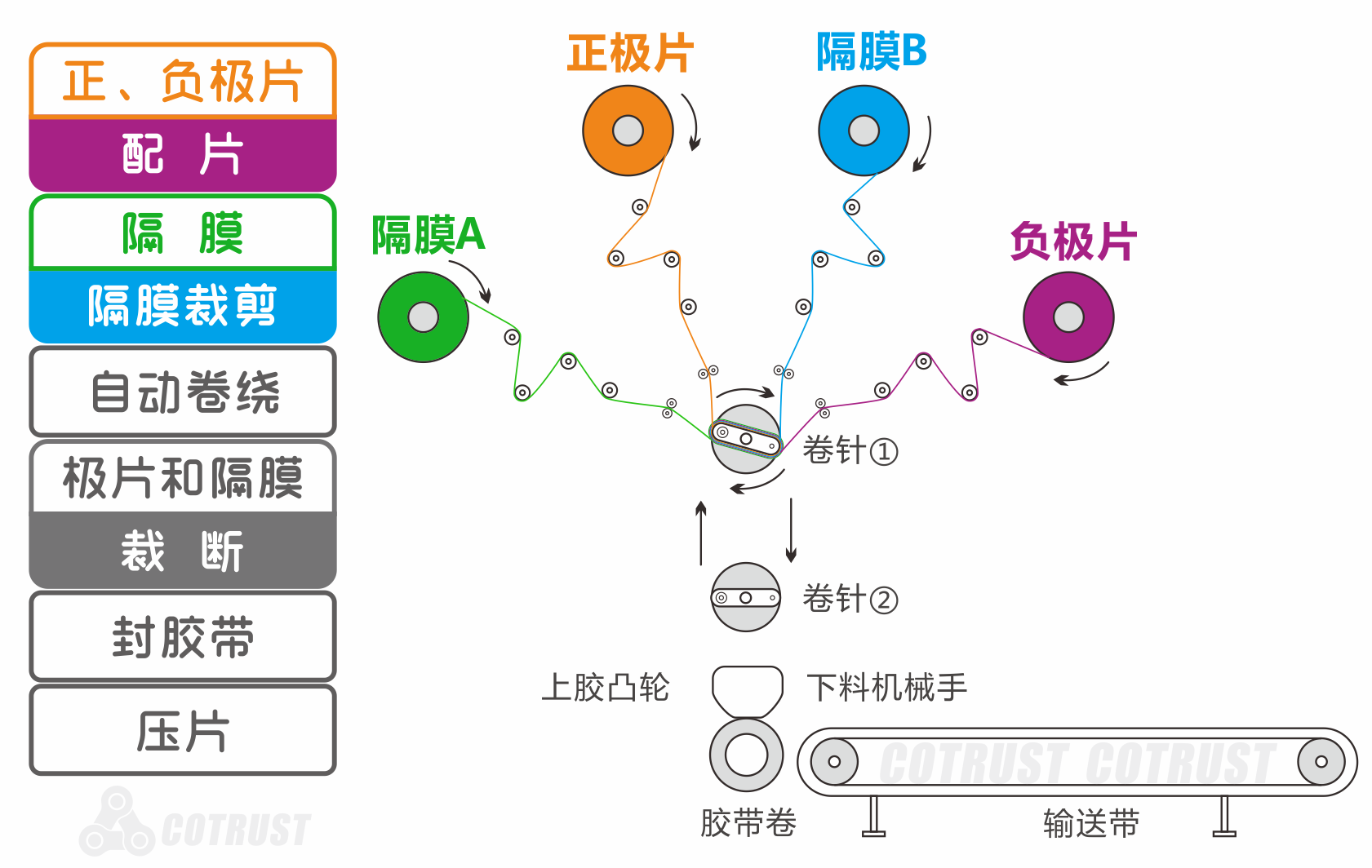

卷绕工艺示意图
方型自动卷绕机控制要点

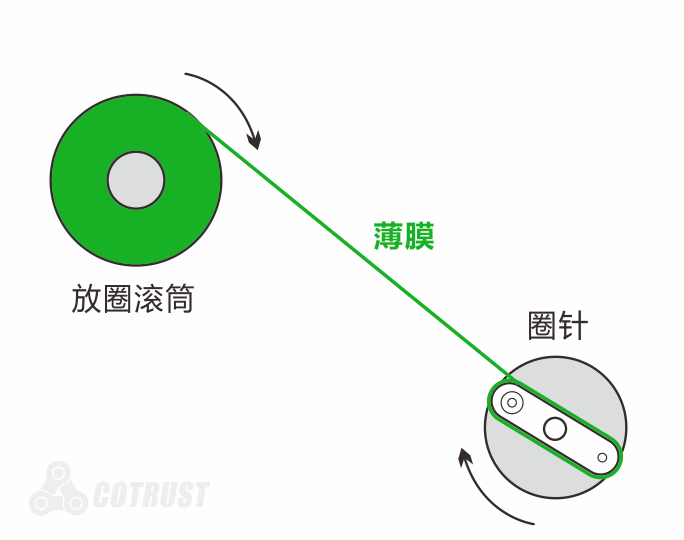

方型卷绕机由于其卷针形状的不规则性，，，，卷针外围每个点与卷针中心的距离均纷歧样，，，，要包管卷绕历程中的线速率恒定和张力波动小，，，，对控制系统的要求特殊高。。。。。。。
1. 正极片与负极片划分由自力的放卷机构放卷；；；；
2. 两圈隔膜纸自力放卷；；；；
3. 控制隔膜和极片的张力和恒线速率卷绕（手艺难点）；；；；
4. 胶带终止机构准确定位；；；；
5. 下料机构稳固准确。。。。。。。
威客电竞计划：电子凸轮实现两轴线速率同步的方形电池卷绕计划
妄想计划：
方型电池卷绕机 ← 方形锂电池隔膜在卷绕中无张力跳变 ← 隔膜匀速供膜 ← 方形电芯按非匀速方法旋转 ← 转变的厚度与角度决议矩形卷针转变的瞬时速率 ← 非简朴重复行动 ← 卷针电机位置与送膜伺服位置 数学模子重大 ← 确定电子凸轮曲线 （很是难）
确定计划：电子凸轮功效实现线速率同步
威客电竞使用现实的机械运动反推获得电子凸轮，，，，通过数据采样获得电子凸轮曲线，，，，还原现实机械运动。。。。。。。
在每一种电池自动卷绕前，，，，通过半自动的控制方法恒转速卷绕一个电池制品，，，，时代准时收罗编码器反响回来的数据，，，，并存储处置惩罚，，，，通过自学习数据采样获得电子凸轮曲线，，，，用于自动卷绕历程控制恒线速率。。。。。。。

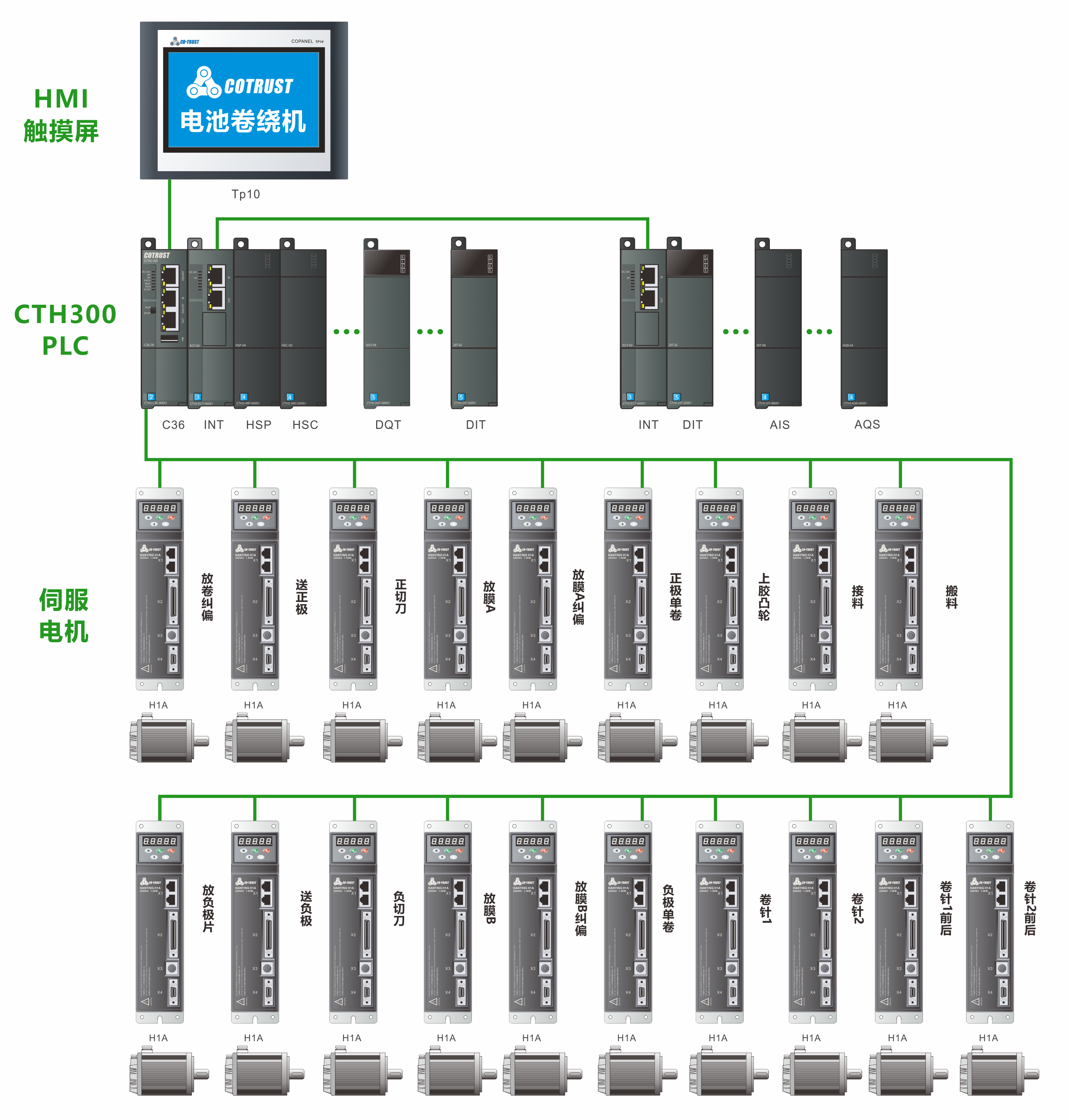

计划设置图
计划特点

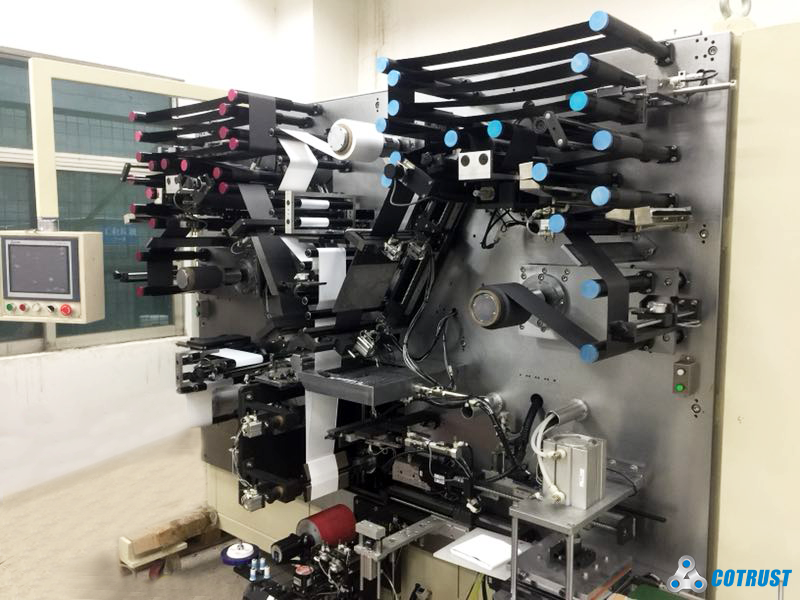

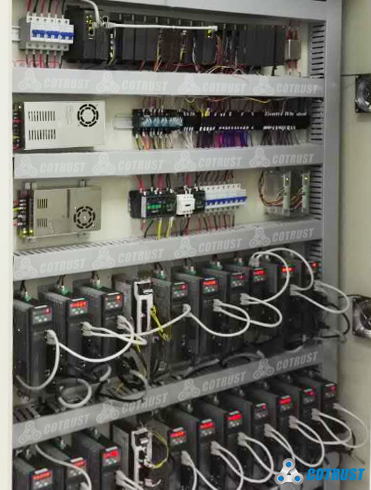

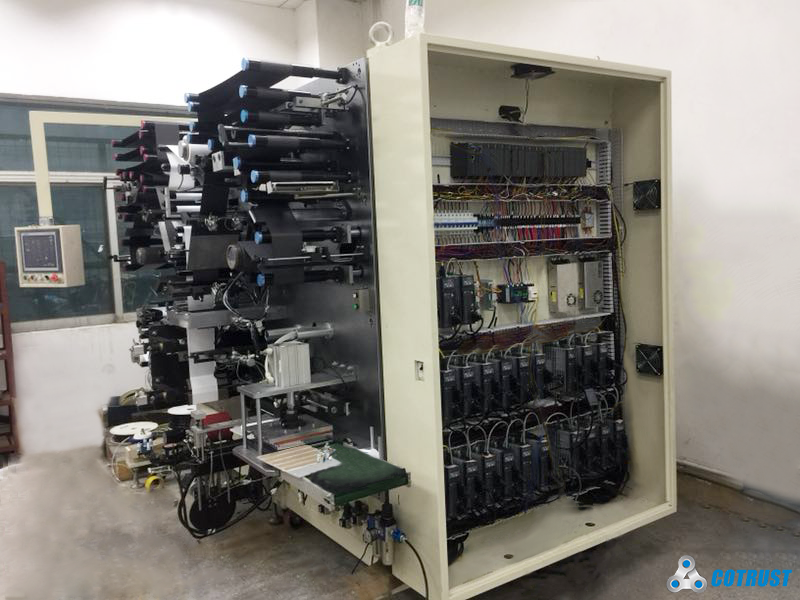

现场图片
电池卷绕质量的优劣直接决议着电池品质的优劣，，，，如容量、效率、一致性及寿命等。。。。。。。
威客电竞计划显着的提高了锂电池的生产效率与良品率，，，，为您的电池保驾护航！
