CTMC系列M226ES——CTNET通讯

CTMC系列M226ES——CTNET通讯

2023.08.11

通过威客电竞自有协议CTNET现场总线通讯，，，，，，可实现内部数据地点的快速稳固的交互；；；；；；支持 I，，，，，，Q，，，，，，AI，，，，，，AQ，，，，，，V，，，，，，M，，，，，，SM，，，，，，DB 等数据类型。。。。最大支持毗连64个从站，，，，，，每个从站10K的数据透传。。。。

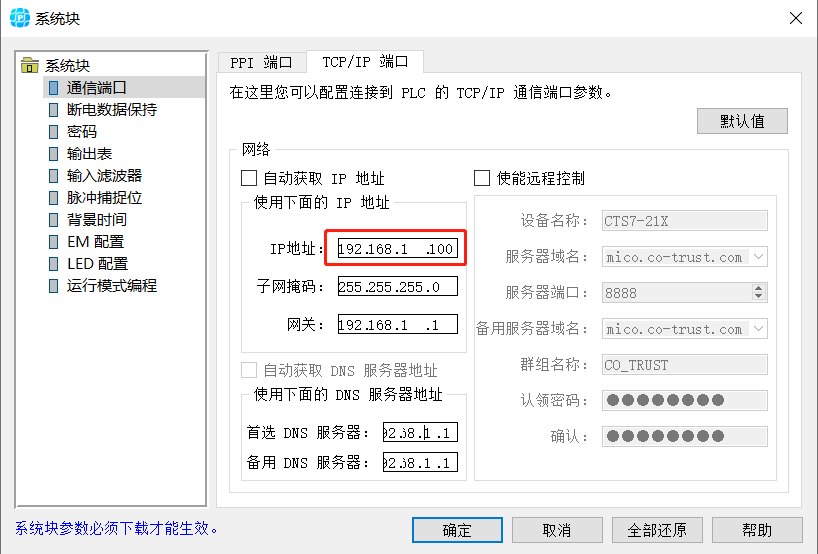

作为从站时，，，，，，只需要启用CTNET从站功效设置好IP地点即可，，，，，，也可设置自界说名称。。。。



作为主站时的操作办法

Part

1

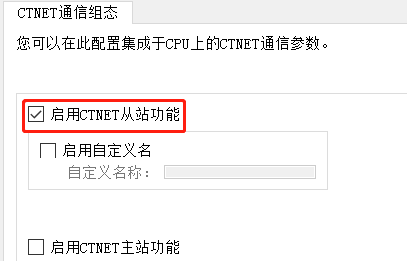

在硬件组态中，，，，，，双击机架上的CPU翻开PLC属性窗口，，，，，，选择CTNET通讯组态，，，，，，启用CTNET主站功效。。。。



Part

2

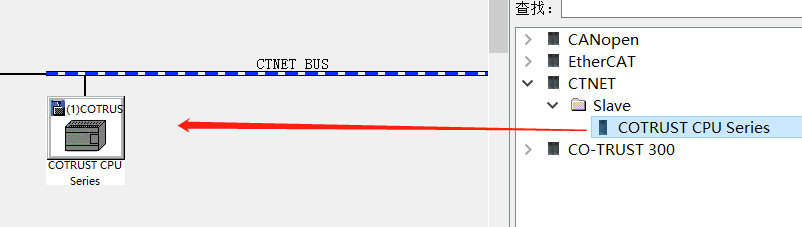

组态从站到CTNET总线



Part

3

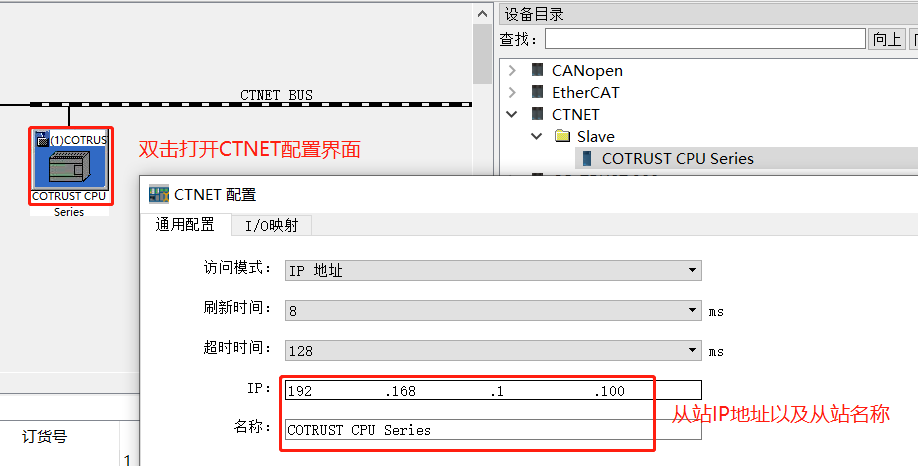

双击CTNET总线上的从站，，，，，，翻开CTNET设置界面，，，，，，设置从站IP地点以及从站名称（与从站设置IP坚持一致即可）。。。。



Part

4

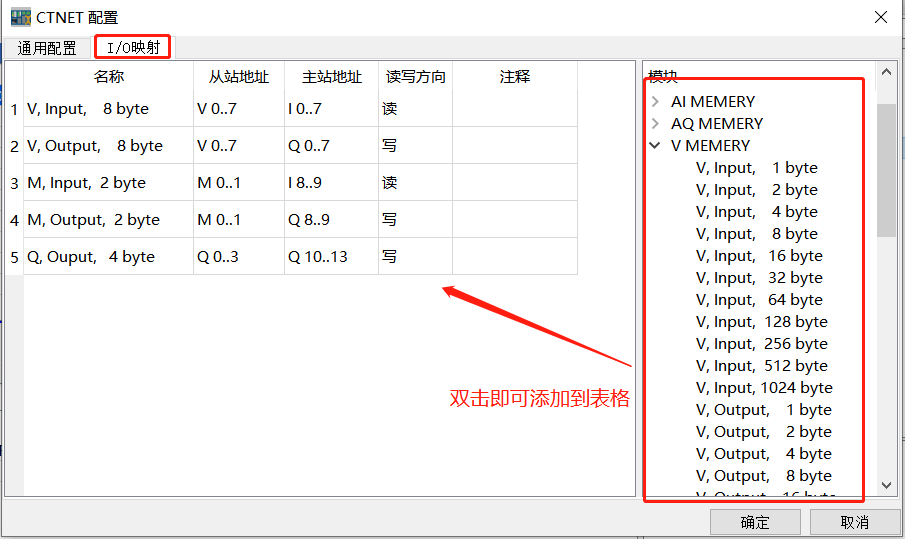

双击需要的存储区以及一连读写字节巨细即可添加到左侧表格中，，，，，，可修改会看法址的起始地点，，，，，，每个从站支持10K的数据透传。。。。

下图设置为：

从主站QB0-QB7地点往从站VB0-VB7地点写数据，，，，，，再把从站VB0-VB7地点内容读取存放在主站的IB0-IB7中

从主站QB8-QB9地点往从站mB0-VB1地点写数据，，，，，，再把从站mB0-VB1地点内容读取存放在主站的IB8-IB9中

从主站的QB10-QB13地点往从站的QB0-QB3地点写数据


Part

5

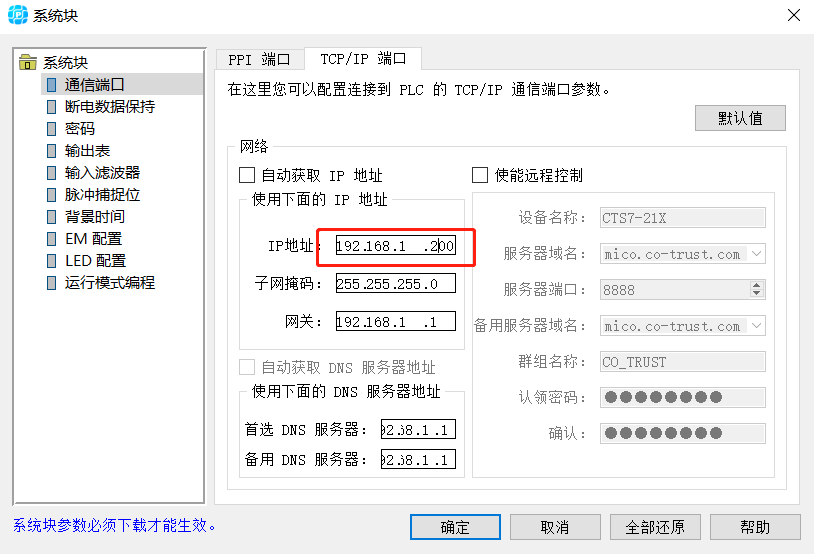

设置主站IP地点和从站处于一个网段即可



Part

6

主从数据交互效果

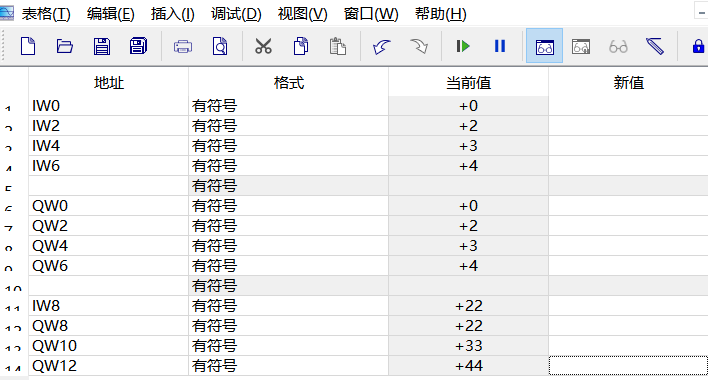

主站状态表：

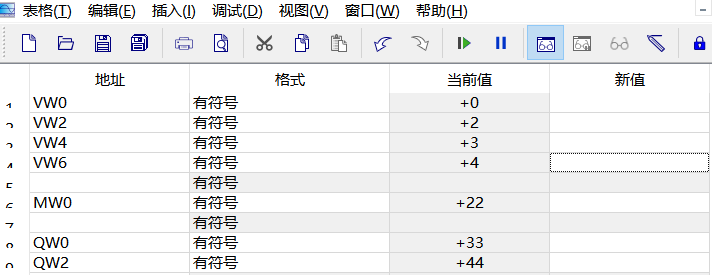

从站状态表：
